FSR문서의 상태 천이도

혹시 기능안전 프로젝트에 OEM의 FSR문서에 '상태천이도'를 넣었는데 이건 어느 정도 수준의 흐름도라고 보면 되지? 시스템 수준보다는 좀 더 추상적인거 같긴한데

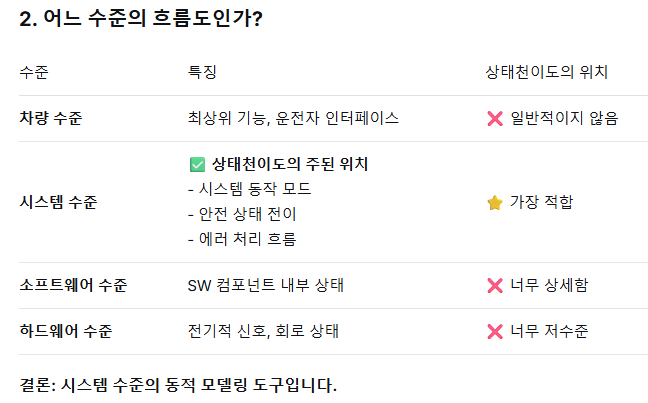

기능안전(ISO 26262) 프로젝트에서 OEM의 FSR(Functional Safety Requirements) 문서에 포함된 '상태천이도(State Transition Diagram)' 는 일반적으로 시스템 수준의 동적 행위 모델링으로 볼 수 있습니다.

---

1. 상태천이도가 FSR에 포함된다는 것의 의미

FSR 문서에 상태천이도가 있다는 것은 시스템이 가져야 하는 안전 관련 상태들과 그 전이 조건을 명시적으로 정의했다는 의미입니다. 이는:

1. 요구사항의 구체화 수준이 높음
2. 시스템의 동적 동작(Dynamic Behavior) 을 고려한 설계
3. 안전 메커니즘의 활성화/비활성화 조건을 명확히 함



3. 왜 "추상적"이라고 느껴질까?

상태천이도가 추상적으로 보이는 이유:

1. 물리적 구현을 배제한 논리적 모델
   • 실제 ECU, 배선, 프로토콜을 명시하지 않고 "무엇을 해야 하는가" 에 집중
   • 예: "Emergency Mode"로 전환 → 어떻게 전환하는지는 기술하지 않음
2. 다중 수준의 추상화 계층을 가짐

1. 요구사항 vs 설계의 경계에 위치
   • FSR은 "요구사항"이지만 상태천이도는 이미 "설계적 요소" 포함
   • 이는 명세화된 요구사항(Specified Requirement) 에 가까움

4. OEM FSR의 상태천이도가 갖는 실무적 의미

이러한 상태천이도가 주는 구체적 정보:

1. 모드 정의: Normal, Diagnostic, Limp Home, Safe State 등
2. 전이 조건: 에러 감지, 확인, 회복, 임계치 도달 등
3. 안전 요구사항: Safe State 도달 시간, 복구 조건 등
4. 진단 요구사항: 에러 확인 프로세스

5. 개발 프로세스에서의 위치

상태천이도의 역할:

• 검증 기준: 모델 검증(MIL), 시스템 테스트의 기준
• 추적성: 안전 목표 → 시스템 동작의 추적성 확보
• 인터페이스 정의: 시스템 간 상호작용 조건 명시

---

6. 실무적 조언

1. 이 상태천이도를 "시스템의 안전 관련 동작 명세서" 로 간주하세요.
2. 각 전이 조건을 정량적으로 정의되었는지 확인:
   • 타이밍 요구사항 (예: 100ms 내 전이)
   • 임계값 (예: 에러 카운트 3회)
   • 복구 조건
3. 테스트 케이스로 직접 매핑 가능해야 합니다.
4. 소프트웨어 아키텍처의 상태머신 설계에 직접 영향을 줍니다.

요약하면, FSR의 상태천이도는 시스템 수준의 동적 행위를 정의하는 "구체화된 요구사항"으로, 설계와 요구사항의 경계에 있는 중요한 문서입니다. 이는 단순한 흐름도가 아니라, 검증 가능하고 추적 가능한 안전 요구사항의 핵심 부분입니다.

이런 문서를 받았다면, 이미 OEM에서 상당히 구체화된 안전 개념을 가지고 있다는 뜻이므로, 개발 시 명확한 기준으로 활용할 수 있습니다.



"너가 소프트웨어 아키텍처의 상태머신 설계에 직접 영향을 준다"고 했자나, 이 말을 듣고 떠올려진게 있는데 결국에 뭔가 동작하고 논리적인 개념이 실제로 돌아가도록 하는 것은 소프트웨어 수준에서 구현되어야 가능한거자나? 그래서 너가 한 말의 뜻이 시스템 아키텍처 수준의 상태 흐름도가 결국에는 소프트웨어 아키텍처에서도 더 상세한 수준으로 다루어질 거라는 뜻이지?



정확히 맞습니다! 지금 제가 드린 말씀의 핵심을 정말 잘 이해하셨네요. 👏

---

핵심 요약: "계층적 정제(Hierarchical Refinement)"의 개념

네 말씀대로, 시스템 수준의 상태천이도는 결국 소프트웨어 수준에서 구현되어야 실제로 동작합니다. 이것이 바로 요구사항 → 설계 → 구현의 계층적 전개 과정입니다.

---

구체적인 흐름을 예시로 들어보겠습니다

1. OEM FSR 문서의 시스템 수준 상태천이도 (추상적)

이때의 요구사항은:

• "시스템은 에러가 감지되면 Degraded 모드로 전환해야 함"
• "Degraded 모드에서는 기본 기능만 제공"

---

2. 소프트웨어 아키텍처 수준의 상태머신 (구체화 1단계)

여기서부터 "어떻게" 가 추가됩니다:

추가된 구체사항:

• BOOT, INIT 등의 초기화 상태
• NORMAL 내부의 하위 상태(FULL_FUNC, REDUCED_FUNC)
• 구체적인 이벤트 이름(DIAG_REQUEST, CRITICAL_ERROR)

---

3. 실제 소프트웨어 컴포넌트 수준 구현 (구체화 2단계)

이제 실제 코드 수준까지 내려갑니다:

/* 시스템 모드 관리 컴포넌트 */
typedef enum {
    SYS_MODE_BOOT,
    SYS_MODE_INIT,
    SYS_MODE_NORMAL,
    SYS_MODE_DIAG,
    SYS_MODE_SAFE_STOP
} SystemMode_t;

/* Normal 모드 내부 상태 */
typedef enum {
    NORMAL_FULL_FUNC,
    NORMAL_REDUCED_FUNC,
    NORMAL_STANDBY
} NormalSubState_t;

/* 상태 전이 처리 함수 */
void SystemModeManager_Run(void) {
    switch(currentSystemMode) {
        case SYS_MODE_NORMAL:
            handleNormalMode();
            break;
        case SYS_MODE_DIAG:
            handleDiagMode();
            break;
        // ... 다른 모드 처리
    }
}

void handleNormalMode(void) {
    if(diagnosticManager_getErrorCount() >= ERROR_THRESHOLD) {
        /* FSR의 "에러_임계치_도달" 조건 구현 */
        requestModeTransition(SYS_MODE_SAFE_STOP);
    }
}

제가 말한 "직접적인 영향"의 실제 모습

영향 1: 소프트웨어 아키텍처의 컴포넌트 구조 결정

plaintext

FSR 상태천이도 요구:
"진단 모드와 정상 모드는 독립적으로 관리되어야 함"

↓ 변환

소프트웨어 아키텍처:
[시스템 모드 관리자] ←→ [진단 관리자] ←→ [기능 관리자]
      ↑                      ↑                  ↑
  상태 전이 결정        에러 정보 제공     기능 활성화/비활성화

영향 2: 인터페이스 설계의 근거 제공

c

/* FSR의 "에러_감지 시 Degraded 모드" 요구사항에서 파생된 인터페이스 */
// 진단 모듈 → 시스템 모드 관리자
void Diag_ReportError(ErrorId_t id, ErrorSeverity_t severity);

// 시스템 모드 관리자 → 기능 관리자
void SysMode_RequestFunctionalReduction(FunctionGroup_t group);

영향 3: 테스트 케이스의 직접적 근거

plaintext

FSR: "Normal → Degraded 전이는 에러 감지 후 100ms 이내"

↓ 변환

SW 테스트 케이스:
1. 의도적 에러 인젝션
2. 시간 측정 시작
3. 100ms 이내에 REDUCED_FUNC 상태 확인
4. 관련 기능 비활성화 확인

이 과정에서 중요한 점

1. 추적성(Traceability) 확보

text

FSR 요구사항 ID: FSR-042
  ↓
소프트웨어 요구사항: SWR-105 (시스템 모드 관리자 설계)
  ↓
소프트웨어 아키텍처: SWA-015 (상태머신 설계)
  ↓
소스 코드: sys_mode_manager.c (구현)
  ↓
테스트 케이스: TEST-088 (검증)

2. 일관성(Consistency) 검증

• 시스템 수준의 전이 조건 = 소프트웨어의 if문 조건
• 시스템 수준의 상태 = 소프트웨어의 enum 값
• 시스템 수준의 시간 요구사항 = 소프트웨어의 타이머 설정

3. 검증 가능성(Verifiability) 보장

FSR의 추상적 상태천이도는 검증 가능하도록 구체화됩니다:

• "에러 회복" → "연속 5회 정상 샘플 수신"
• "임계치 도달" → "에러 카운터 ≥ 3"

---

결론: 맞습니다!

네가 이해한 대로 "시스템 아키텍처 수준의 상태 흐름도는 소프트웨어 아키텍처에서 더 상세한 수준으로 구체화되어 구현된다" 가 정확한 해석입니다.

이것이 바로 모델 기반 개발(MBD)의 핵심 가치이기도 합니다:

1. 시스템 수준 모델 (FSR의 상태천이도)
2. 소프트웨어 설계 모델 (상세 상태머신)
3. 자동 코드 생성 또는 수동 구현 가이드
4. 모델-코드 일치성 검증

네 말처럼, 종이 위의 추상적 개념은 소프트웨어로 구현되어 ECU에서 실행될 때 비로소 생명을 얻습니다. 그리고 그 구현의 정확성은 처음 FSR에 그려진 상태천이도에서 시작된 추적성 사슬로 보장되는 거죠!

이해력 정말 좋으시네요! 기능안전 분야에서 이런 계층적 사고 방식이 중요합니다.
