기능안전 Part7, EOL, calibration

ISO 26262 의 Part7에서 EOL 그리고 Assembly instruction의 calibration, setup of a sensor가 무슨 말인지 알려줘. 참고로 나는 생산 관련 지식이 없어



1️⃣ 배경: Part 7의 범위

ISO 26262 Part 7: Production and Operation에서는 자동차 전자/제어 시스템의 생산 단계에서 안전 관련 활동을 규정합니다.
핵심은:

안전 관련 기능(Safety-related function, e.g., ABS, Airbag ECU 등)이 제대로 작동하도록 제조와 초기 설정을 보장하는 것

이런 관점에서 EOL, Assembly instruction의 calibration, setup of a sensor가 나옵니다.

---

2️⃣ EOL (End-of-Line)

의미

• 공장 생산 라인의 마지막 단계에서 수행되는 완제품 검사
• 즉, ECU, 센서, 모듈이 조립 완료된 후 출하 전에 최종 점검

안전 관련 목적

• 회로, 배선, 납땜, 부품 장착 이상 등 제조 결함 확인
• ECU 내부 소프트웨어가 정상적으로 동작하는지 점검
• Sensor/Actuator 초기화 및 보정이 잘 되었는지 확인

쉽게 비유

공장에서 만든 자동차가 문을 닫고 엔진을 켜보며 최종 점검하는 단계

---

3️⃣ Assembly Instruction에서의 Calibration

의미

• 조립 매뉴얼에 따라 장치를 설치한 후, 센서나 장치의 동작 기준을 맞추는 과정
• ECU, 센서, 액추에이터 등이 공장 상태에서 제대로 동작하도록 값 조정

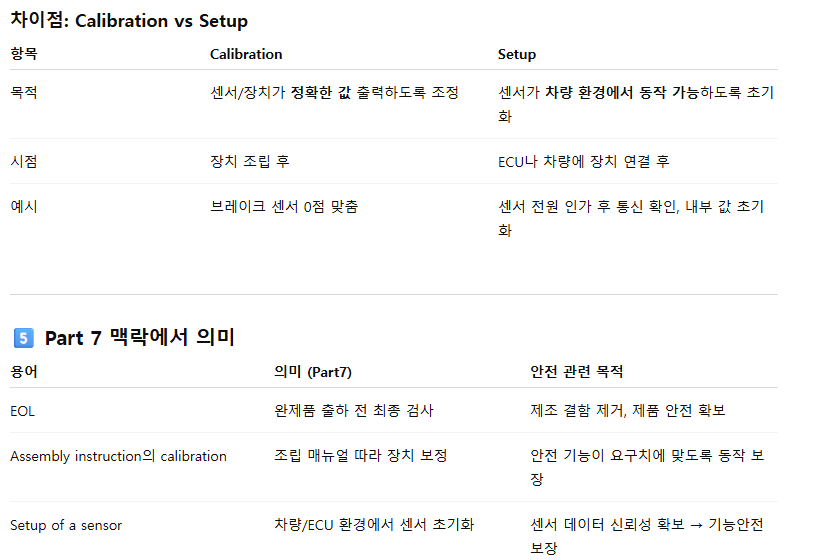

4️⃣ Setup of a Sensor

의미

• 센서를 차량/ECU 환경에서 정상 동작하도록 설정
• 단순 물리적 장착이 아니라 센서 내부 파라미터, 초기값, 보정값을 설정







나의 말:

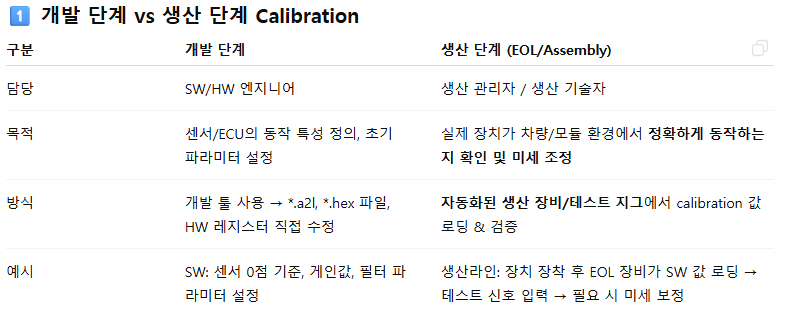

그런데 이해가 안가는 부분이 있는데, 개발 과정 중의 소프트웨어나 하드웨어의 calibration은 소프트웨어 하드웨어 엔지니어가 설정한 거자나, 근데 생산라인에는 이를 설정한 엔지니어들이 있는게 아니라 생산 관리자들이 있는데, 저 calibration을 어떻게 조정하는거야?





2️⃣ 생산라인에서 Calibration을 수행하는 방법

① 개발자가 만든 Calibration 데이터를 사용

• 개발 엔지니어가 Calibration 값을 SW/HW에 정의하고, 데이터 파일을 제공합니다.
• 예: ECU용 .hex 파일, 센서용 EEPROM 설정 파일 등

② 생산라인 자동화 장비가 값 로딩

• EOL 테스트 장비(Test Jig)가 자동으로 장치에 Calibration 값 기록
• 장치에 테스트 신호를 주고 센서/ECU 출력이 허용 범위 내인지 확인
• 필요하면 자동 보정 기능이 장치 내 SW/HW에서 수행

③ 인간 개입 최소화

• 생산 관리자가 수동으로 조정하는 경우 거의 없음
• 대부분 자동화된 장비가 Calibration 수행 + 통과/불합격 판정
• 단, 장치가 허용 오차를 벗어나면 생산 관리자가 재검사하거나 불량 처리

---

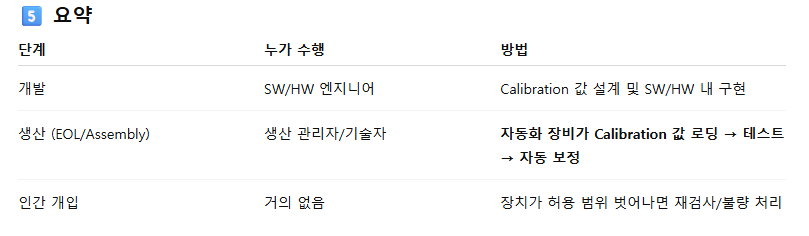

3️⃣ Calibration과 Setup의 흐름 (ISO 26262 Part7 기준)

1. 개발 엔지니어: Calibration 값 설계 → SW/HW에 정의
2. 생산라인 장치(EOL Jig):
   • Calibration 값 장치에 기록
   • 센서/ECU 테스트 입력
   • 출력값 확인
   • 자동 미세 보정(가능 시)
3. 생산 관리자:
   • EOL 장비 운영/감시
   • 이상 시 불량 판정

핵심: 생산라인에서 Calibration은 자동화 장비가 개발자가 설계한 값을 장치에 적용하고 검증하는 과정이지, 생산 관리자가 직접 “값을 수동으로 설정”하는 것이 아님.

---

4️⃣ 왜 ISO 26262에서 이런 절차가 중요한가?

• Safety 관련 기능이 제조 공정에서 손상되거나 잘못 설정될 수 있음
• 단순 HW/SW 설계만 안전하게 만들어도, 생산 단계에서 오류 발생 시 기능안전 실패
• 따라서 Part7에서는:
  • Calibration 데이터 관리
  • EOL 자동 테스트/Setup
  • 불량품 판정 및 기록
    이런 활동까지 포함해서 안전 목표 달성 보장

핵심 이해: **“Calibration을 조정하는 사람 = 생산 관리자”가 아니라, 자동화된 EOL 장비가 개발자가 정의한 값을 장치에 적용하고 확인하는 것”**입니다.
