DTC란

Diagnostic Trouble Code의 줄임말로



물론입니다. Diagnostic Trouble Code(DTC, 진단 문제 코드)는 현대 자동차 시스템에서 건강 상태 모니터링과 문제 해결의 핵심입니다. 자동차의 "체크 엔진" 경고등 뒤에 숨겨진 실제 정보라고 생각하시면 됩니다.

---

1. DTC의 핵심 목적 (왜 필요합니까?)

DTC의 목적은 크게 세 가지로 요약됩니다:

1. 차량 문제의 신속한 식별 및 알림 (For Driver & System):
   • 운전자에게 "차량에 이상이 있습니다"를 알리는 MIL(Malfunction Indicator Lamp, 체크 엔진 경고등) 을 점등시키는 근거가 됩니다.
   • ECU 자체가 문제를 인지하고, 사전 정의된 대체(Fallback) 또는 축소(Limp-home) 모드로 전환하여 안전한 주행을 유도하거나 추가 손상을 방지합니다. (기능안전과 직결)
2. 효율적인 정비 및 수리 지원 (For Technician):
   • 수천 개의 부품 중 "어디에, 어떤 종류의" 문제가 발생했는지 기술자에게 명확한 출발점을 제공합니다.
   • 증상 기반 수리에서 데이터 기반 수리로 패러다임을 전환시켜, 수리 시간과 비용을 획기적으로 줄였습니다.
3. 기능안전(ISO 26262) 및 배출가스 규제(OBD) 준수 (For Regulation):
   • 법적으로 요구되는 OBD(On-Board Diagnostics) 시스템의 핵심 요소입니다. (특히 배출가스 관련 시스템)
   • ISO 26262 관점에서, DTC는 안전 메커니즘(Safety Mechanism) 의 일부입니다. 안전 목적에 부합하지 않는 위험한 오류를 감지하고, 이를 운전자/시스템에 알리며, 기록하여 추후 분석할 수 있게 합니다.

---

2. DTC는 어떻게 구성되고 분류되는가?

DTC는 일반적으로 5자리 알파벳+숫자 코드 (예: P0301)로 이루어집니다.

• 첫 글자 (시스템 식별자):
  • P: 파워트레인 (엔진, 변속기) - 가장 흔함
  • C: 샤시 (ABS, EPS, 현가장치)
  • B: 차체 (에어백, 파워윈도우)
  • U: 네트워크 통신 (CAN, LIN 버스 통신 오류)
• 두 번째 숫자 (코드 타입):
  • 0: SAE(미국자동차공학회)에 정의된 표준 코드
  • 1: 제조사 자체 정의 코드
  • 2/3: 예약 코드 (주로 미래 신기술용)
• 세 번째 숫자 (하위 시스템 식별자):
  • 예: 1=연료/공기 계통, 3=점화 계통, 5=속도 제어 계통 등
• 네 번째 & 다섯 번째 숫자 (고유 결함 코드):
  • 특정 부품이나 조건을 지정 (예: 01=실린더 1, 71=변속기 유압 센서)

예시 해석: P0301

• P = 파워트레인 문제
• 0 = SAE 표준 코드
• 3 = 점화 계통 (미스파이 관련)
• 01 = 1번 실린더
• → 전체 의미: "1번 실린더에서 미스파이(Misfire)가 감지됨"

3. DTC는 어떻게 작동하고 사용되는가? (생명주기)

DTC의 생명주기는 다음 다이어그램과 같습니다:

1. • 코드를 해석하고, 관련된 진단 흐름차트(DTC Flow Chart) 를 따라가며 구체적인 고장 원인(예: 센서 불량, 배선 단선, 커넥터 불량)을 찾아 수리합니다.
2. 삭제(Clearance):
   • 수리가 완료되면 스캔 툴로 DTC를 명시적으로 삭제합니다.
   • 일부 코드는 문제가 더 이상 발생하지 않아 일정 주기(보통 40-80회의 완벽한 시동-정지 주기)가 지나면 자체 삭제될 수도 있습니다.

---

요약: DTC의 의미

• 의사에게 보내는 "검진 결과지" 같습니다. ("간 수치가 높다"고 알려주지만, 그 원인이 술인지 지방간인지 약인지는 추가 진단이 필요함).
• DTC는 "결과"이지 "원인"이 아닙니다. P0301(1번 실린더 미스파이)의 원인은 점화플러그, 코일, 인젝터, 압축 누설 등 다양할 수 있습니다. 기술자는 DTC를 첫 번째 단서로 사용하여 심층 진단을 진행합니다.
• 현대 자동차의 자기진단 능력과 스마트 정비의 핵심 구성요소이자, 안전과 규제 준수를 위한 필수 장치입니다.

주어를 생략하지 말고 다시 잘 설명해봐 그니까 결국에 DTC는 ECU에서 스냅샷으로 상황을 찍고 그걸 코드로 남기는건데, 그래서 그 기록을 결국에 누구한테 보내서 해석이되는거야? MCU한테 보내지는거야? 그리고 그게 보내져서 명확하게 고장이라고 판단되면 해결하게 되자나? 그럼 도대체 일반적엔 안전메커니즘과 뭐가 달라? 언뜻 봤을땐 고장을 기록한다는 의미에서 뭔가 차이가 있는거 같기는 한데?

좋습니다. 주어를 명확히 하여 핵심을 짚어 설명드리겠습니다.

사용자님의 직관 "ECU에서 스냅샷을 찍고 코드로 남긴다" 는 완전히 맞습니다. 그 과정을 단계별로 주어를 붙여 설명하고, 안전 메커니즘과의 차이를 명확히 하겠습니다.

---

핵심 과정: "누가, 무엇을, 누구에게"

1. 감지 주체: 각 ECU의 진단 기능이 스냅샷을 찍고 코드를 생성합니다.
   • 엔진제어 ECU(ECM) 는 자신이 담당하는 센서(예: 크랭크축 센서)의 신호를 모니터링합니다.
   • 신호가 비정상적이라면(예: 신호가 아예 없음), ECM의 진단 소프트웨어가 이 상황을 인지합니다.
2. 기록 주체: 동일한 ECM이 이 오류 정보를 'DTC'라는 코드 형태로 자신의 비휘발성 메모리(NVM)에 저장합니다.
   • ECM은 P0335 - 크랭크축 센서 'A' 회로 오류 와 같은 DTC를 생성하여 자신의 메모리 특정 영역에 기록합니다.
   • 동시에 ECM은 프리즈 프레임 데이터(스냅샷) 를 저장합니다. 이는 DTC가 설정될 당시의 엔진 RPM, 차량 속도, 냉각수 온도 등의 데이터입니다.
3. 전송 및 해석 요청 주체: 정비 기술자가 스캔 툴로 '요청'하여 정보를 가져옵니다.
   • DTC 정보는 자동으로 어딘가로 전송되지 않습니다. 차량이 정비소에 들어오면, 정비 기술자가 OBD-II 포트에 스캔 툴을 연결합니다.
   • 스캔 툴이 'DTC 리스트를 읽어주세요'라는 표준화된 진단 명령(UDS 서비스 $19 등) 을 ECM을 비롯한 모든 ECU에 보냅니다.
   • ECM은 이 요청을 받고, 자신의 메모리에 저장된 DTC 리스트와 프리즈 프레임 데이터를 스캔 툴로 회신합니다.
4. 판단 및 해결 주체: 최종 판단은 사람(기술자)이 합니다.
   • 스캔 툴은 받은 코드를 해석하여 기술자에게 "크랭크축 센서 회로 오류" 라는 평문으로 보여줍니다.
   • 기술자는 이 코드만으로 즉시 부품을 교체하지 않습니다. 기술자는 DTC를 단서로, 배선 검사, 센서 저항 측정, 오실로스코프로 신호 확인 등의 추가 진단을 수행하여 최종 고장 원인을 찾고 수리합니다.

정리하면:
ECU가 감지하고 기록합니다. → 기술자의 스캔 툴이 요청하여 읽어옵니다. → 기술자가 해석하고 추가 진단하여 최종 판단하고 해결합니다.

---

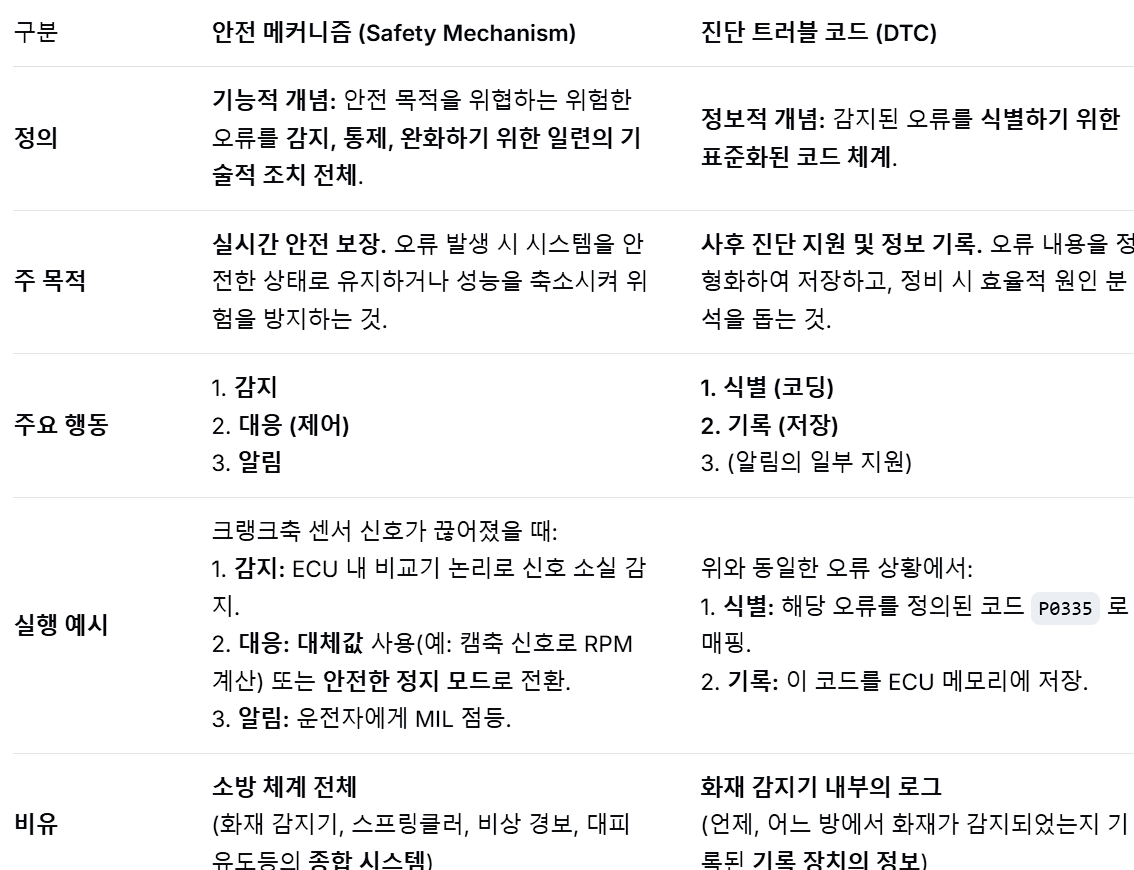

안전 메커니즘(Safety Mechanism) vs DTC: 명확한 차이

이것이 가장 중요한 구분점입니다. DTC는 안전 메커니즘의 '일부'이자 '결과 기록 수단' 입니다. 둘은 다른 계층의 개념입니다.

관계 요약: DTC는 안전 메커니즘의 "출력물" 중 하나다

1. 안전 메커니즘이 동작합니다.
   • 예: ECU의 감지 회로가 산소센서 신호가 고정됨을 발견합니다.
   • ECU의 제어 로직이 이를 위험으로 판단하고, 기본 연료맵으로 전환(대체 모드)하며, MIL 점등 명령을 내립니다.
2. 그 동작의 부산물로 DTC가 설정됩니다.
   • 동일한 ECU 내의 진디스틱 관리 소프트웨어가 "아, 방금 안전 메커니즘이 산소센서 오류를 처리했구나"를 인지하고, 해당 오류를 코드 P0135 로 변환하여 메모리에 저장합니다.

결론적으로:
안전 메커니즘은 "무엇을 할 것인가(실시간 대응)" 에 관한 것이고, DTC는 "무슨 일이 있었는가(과거 기록)" 를 알려주는 것입니다. DTC는 강력한 안전 메커니즘이 없다면 생길 수도 없는 정보이며, 안전 메커니즘의 효과성을 증명하고 사후 분석하는 데 필수적인 증거 자료 역할을 합니다. ISO 26262에서는 DTC 설정 및 관리가 안전 메커니즘 설계의 일환으로 명시적으로 요구됩니다.
