기능안전(Function Safety)에서 사용하는 ROM test, RAM test 및 ROM ECC, RAM ECC는 **안전 메커니즘(Safety Mechanism)**의 일환으로, 메모리 관련 하드웨어 오류를 탐지하거나 방지하는 역할을 합니다. 아래에서 각각을 설명하고, 그 차이점도 비교해드릴게요.

---

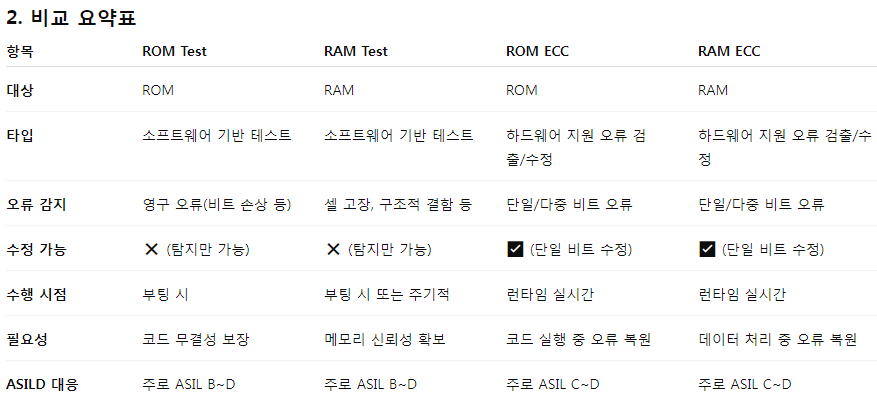

1. 개념 설명

📌 ROM Test

• 목적: Read-Only Memory (ROM)의 데이터가 손상되지 않았는지 검사
• 동작 시점: 일반적으로 **시동 시(Self-test)**에 수행
• 방법: ROM에 저장된 값들을 체크섬(CRC 등) 또는 비트 단위 비교 방식으로 검사
• 적용 이유: 부팅 시, 프로그램 코드가 저장된 ROM이 손상되었는지 확인

---

📌 RAM Test

• 목적: Random Access Memory (RAM)의 셀 고장(stuck-at fault, coupling fault 등)을 탐지
• 동작 시점:
  • 시동 시 초기화 후 검사
  • 일부 시스템은 **주기적 테스트(Periodic test)**도 병행
• 방법: March 알고리즘(March C, March X 등)을 사용해 메모리 셀을 읽고 쓰면서 이상 여부를 검사

---

📌 ROM ECC (Error Correction Code)

• 목적: ROM에서의 단일 비트 오류 자동 탐지 및 수정
• 기능:
  • 대부분 단일 비트 오류 수정(SEC)
  • 다중 비트 오류 탐지(DED)
• 장점: 소프트 에러(예: 전자기 간섭 등)로 인한 데이터 오류를 런타임 중 실시간으로 탐지 및 복구 가능

---

📌 RAM ECC

• 목적: RAM에 저장된 데이터의 무결성 보장
• 기능:
  • 단일 비트 오류는 자동 수정
  • 다중 비트 오류는 탐지 후 예외 처리
• 장점: 실시간 오류 탐지 및 일부 복구, 시스템 중단 없이 오류 방지 가능

3. 간단한 비유

• ROM Test / RAM Test: "건물이 튼튼한지 검사하는 기술자"
• ROM ECC / RAM ECC: "건물에 자동으로 균열을 감지하고 일부는 보수해주는 장치"

4. 결론

실제로는 RAM Test + RAM ECC 같이 병행 사용하는 경우도 많으며, ISO 26262에 따르면 ASIL 등급이 높아질수록 ECC와 같은 하드웨어 기반 오류 복구 메커니즘이 요구될 가능성이 큽니다.





RAM tests and ECC (Error Correction Code) tests are both related to memory integrity, but they serve different purposes. RAM tests, in general, assess the overall functionality and stability of RAM modules, while ECC tests specifically verify the ability of ECC memory to detect and correct errors during data transfer.



RAM Tests:



• Purpose: Identify potential issues with RAM modules, such as faulty memory chips, instability due to overclocking, or general memory errors.

• How it works: RAM tests typically involve writing and reading data patterns to different memory locations and then comparing the results to detect any discrepancies that indicate errors.

• Example tools: MemTest86, Windows Memory Diagnostic.


ECC Tests:

• Purpose:

  Verify the functionality of ECC memory, which is designed to detect and correct errors in memory data during read/write operations.


• How it works:

  ECC tests involve corrupting data during transfers and then checking if the ECC mechanism correctly identifies and corrects the error.


• Example tools:

  Some RAM testers can generate errors in data lines or error correction lines to test ECC functionality.


• ECC memory:

  ECC memory adds extra bits to each memory word to enable error detection and correction.
