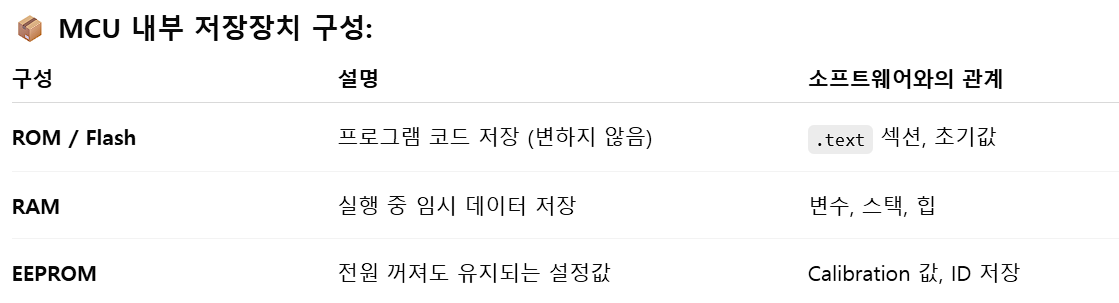

🔹 3. RAM, ROM, EEPROM과의 관계
- Application, OS, Communication Stack 등의 코드가 Flash에 저장됨
- 실행 시 Flash에서 RAM으로 로드됨
- EEPROM은 Runtime 중 설정 저장 용도로 활용됨 (예: 누적 주행 거리, 설정 값)

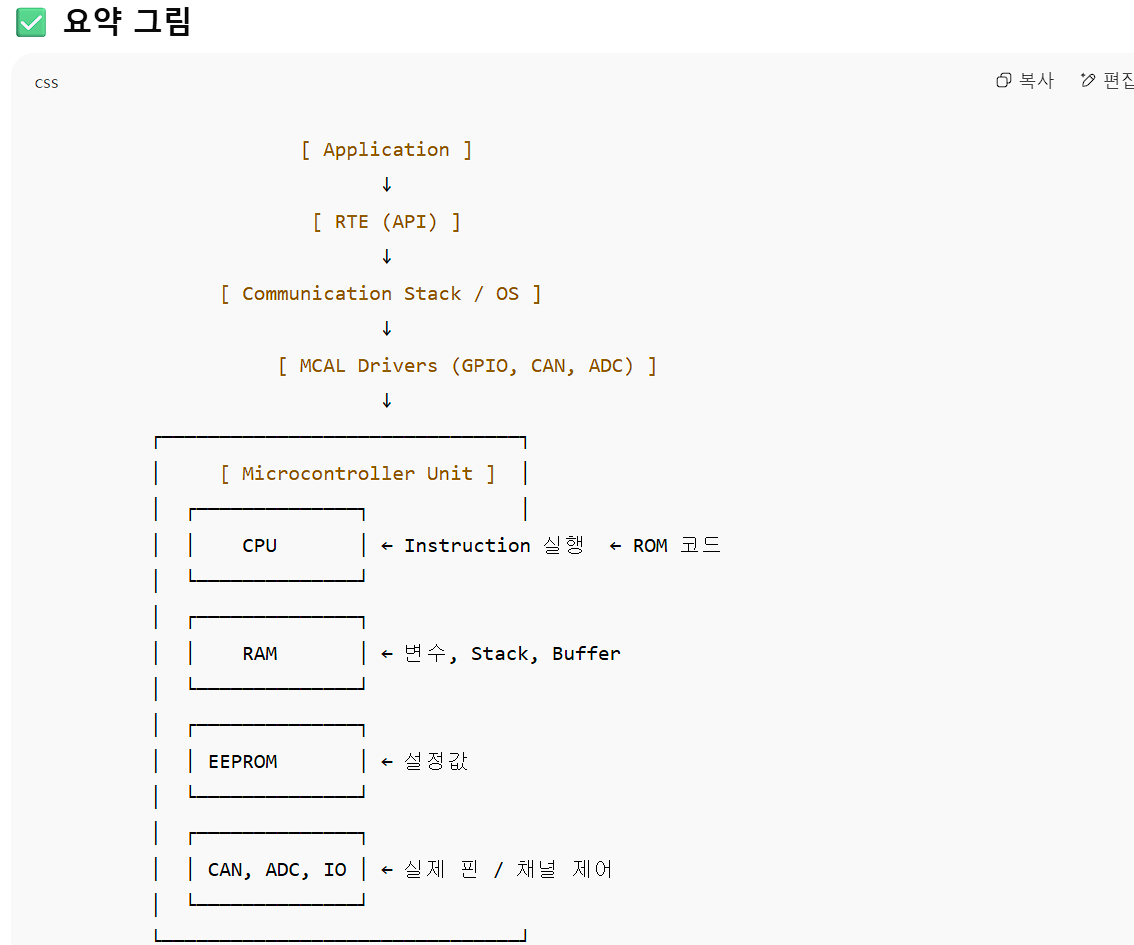

아니 내 질문은 "실제 CAN 메시지가 Application까지 올라가는 전체 경로 (예시 포함)", "Interrupt와 OS Task가 실제로 어떻게 실행되는지" 이 두개 모두 궁금하니까 알려줘
좋아! 질문한 두 가지 주제는 실제 시스템 동작을 이해하는 데 매우 핵심적인 부분이야. 하나씩 예시를 통해 실제 흐름 기반으로 설명해줄게.

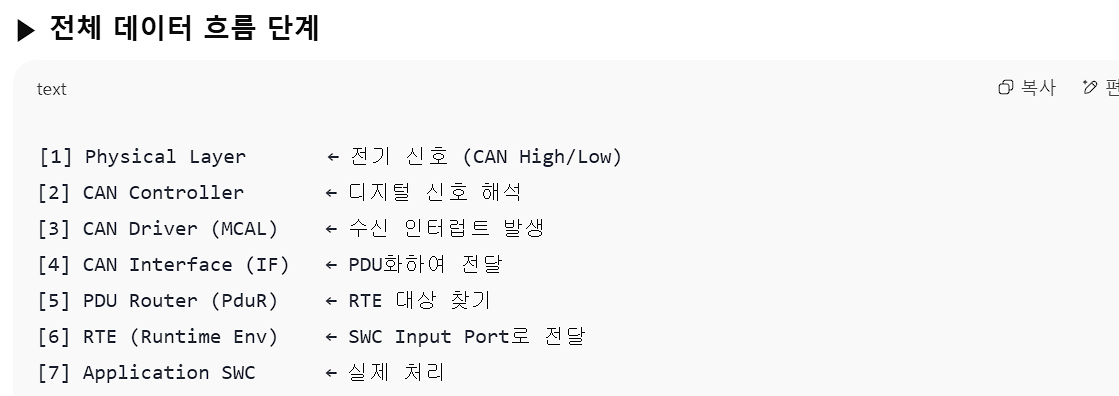

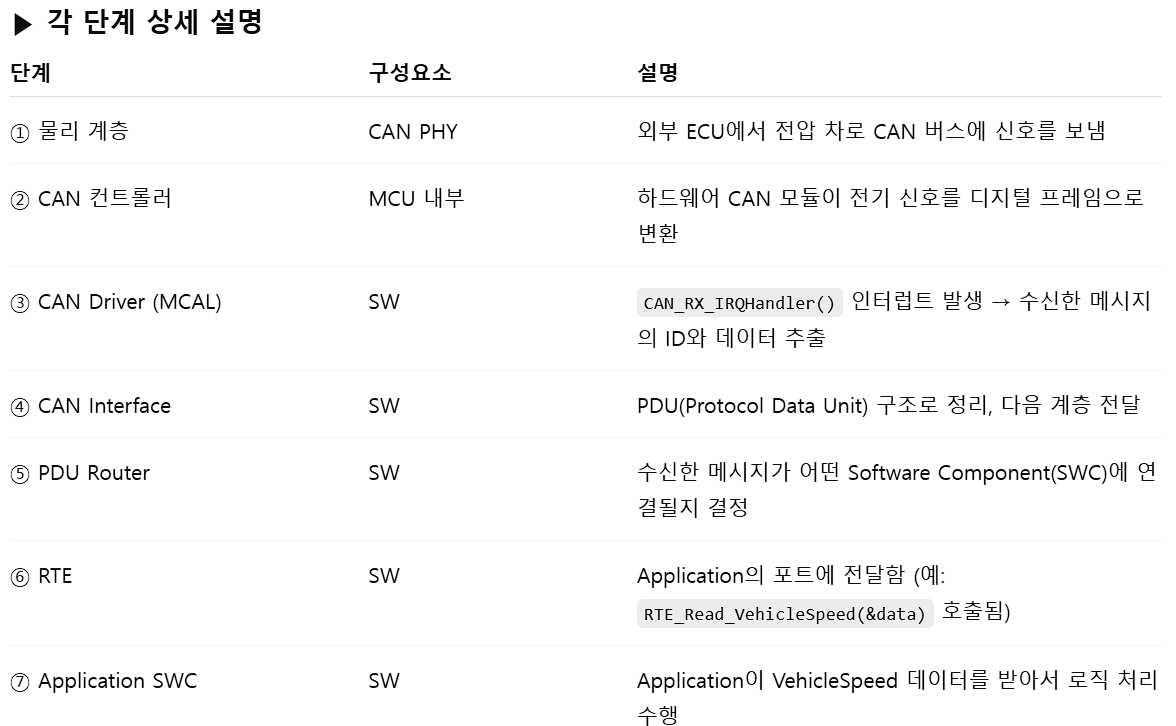

✅ 1. 실제 CAN 메시지가 Application까지 도달하는 전체 경로
(※ AUTOSAR 기반 예시, Non-AUTOSAR에서도 원리는 유사)
🔧 예시 상황
- 메시지 이름: VehicleSpeed
- CAN ID: 0x123
- 송신 주체: 외부 센서 ECU
- 수신 ECU의 Application 목적: VehicleSpeed 메시지를 읽고, 계기판에 속도 표시
✅ 2. Interrupt → OS Task로 실제 실행되는 방식
(OS는 OSEK/AUTOSAR 기반 RTOS 기준 설명)
💡 예시 시나리오

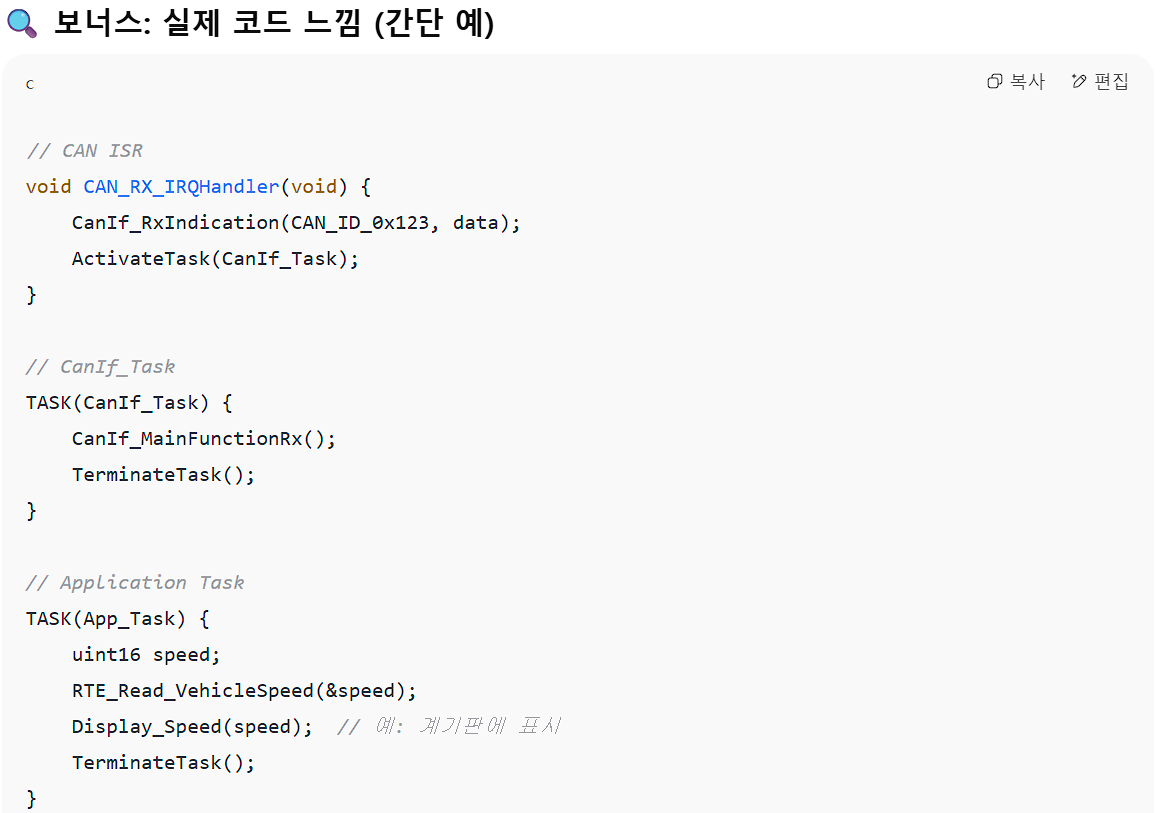

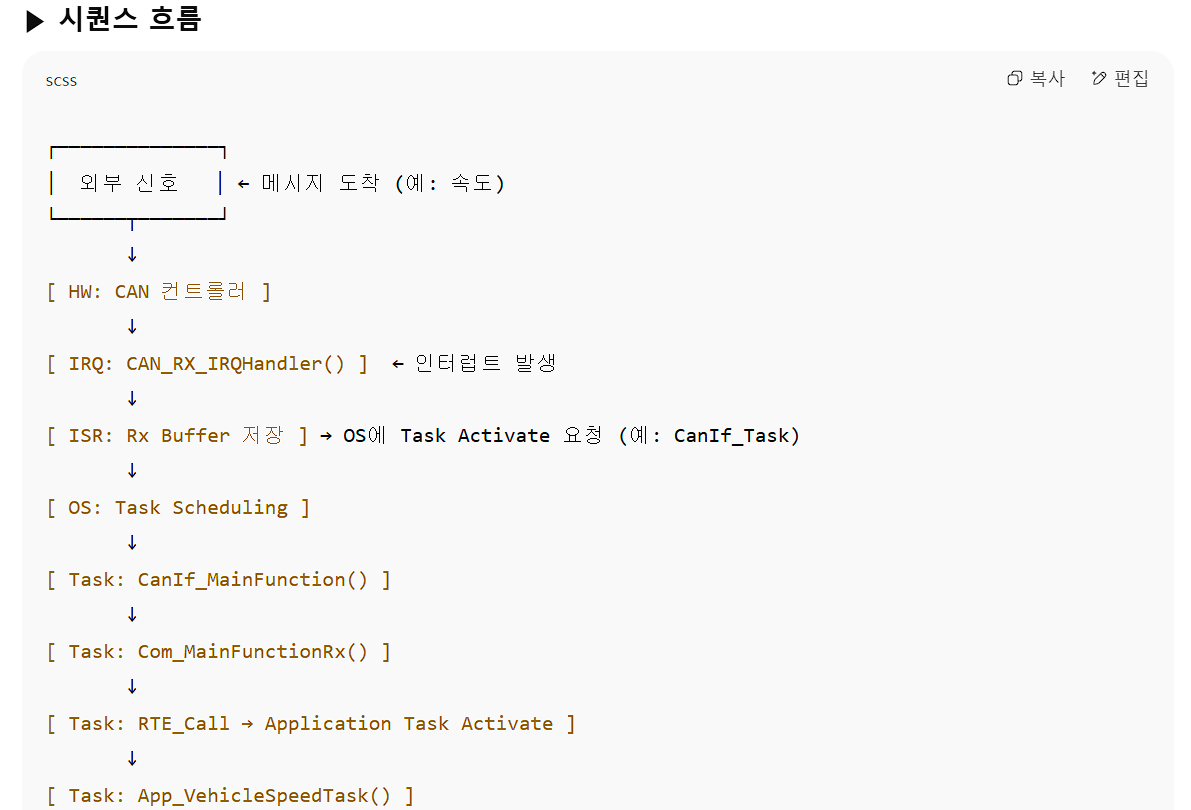

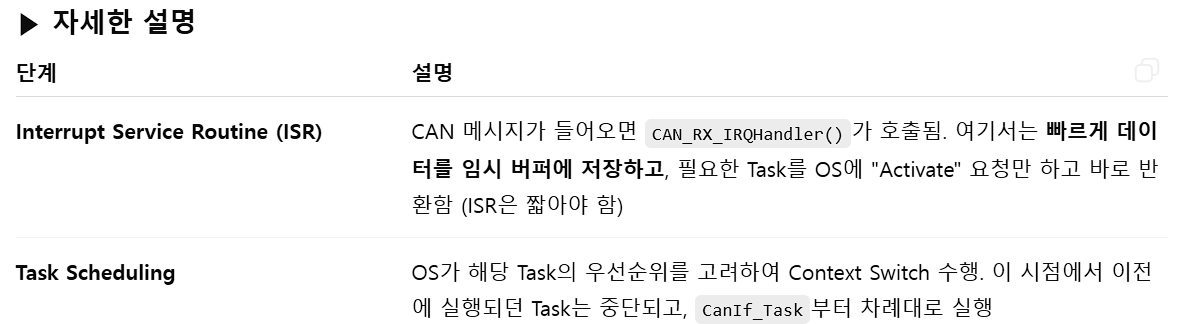

- CAN 메시지 수신 시 CAN_RX_IRQHandler()가 실행됨
- 이 때 처리하는 Task는 CanIf_Task, Com_Task, App_Task
| Task 실행 |
- CanIf_Task: CAN 메시지를 정리
- Com_Task: 메시지를 Application용 변수 구조체로 정리
- RTE: Application Port로 연결
- App_Task: 최종 처리 (예: 속도 값 저장, 화면 출력 등) |
이제 그러면 너가 공급업체 내의 시스템 엔지니어 전문가라고 할 때, 시스템 아키텍처 설계서 문서를 만들어야 하는데, 시스템 아키텍처 도식을 만들어서 보여줘, 어느 정도의 수준의 블록 단위가 보이고 인터페이스는 무엇으로 구성이 되어 있고 그런 엔지니어링 적인 지식을 알고 싶어서 그래
← 아래 답변 AI의 실수가 있었음 그래서 그 다음 질문의 답변 참고 바람
좋아, 지금부터는 공급업체(Supplier)의 시스템 엔지니어로서 실제 차량 시스템을 개발할 때 작성하게 되는 시스템 아키텍처 설계 문서의 관점에서 설명할게. 이 문서에는 일반적으로 다음과 같은 요소가 포함되어야 하고, 너가 특히 궁금한 건 그 중에서도 아키텍처 도식 수준, 블록 단위, 인터페이스 구성 방식이지?
➡ 그럼 아래 내용은 실제 산업에서 사용되는 수준으로 구성해 줄게.
✅ 1. 시스템 아키텍처 설계 문서(System Architecture Specification) 개요
✅ 2. 도식으로 표현되는 아키텍처 (예시: LKAS 시스템)
🧱 아래는 ADAS (LKAS) 서브시스템을 예로 한 시스템 아키텍처 블록도야. 이건 기능 중심이 아닌 물리 중심으로 표현돼.

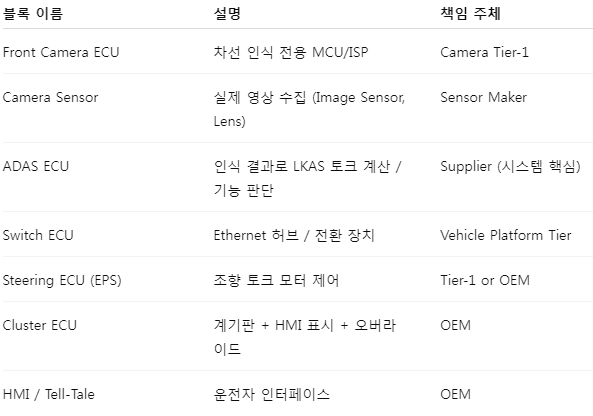

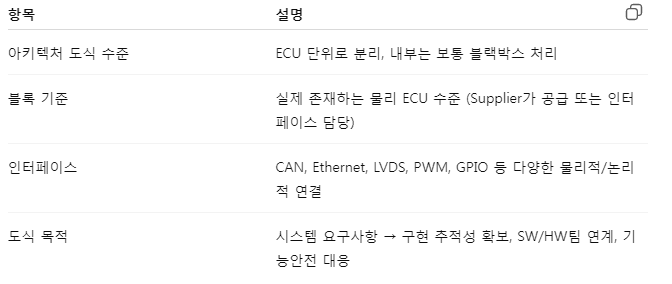

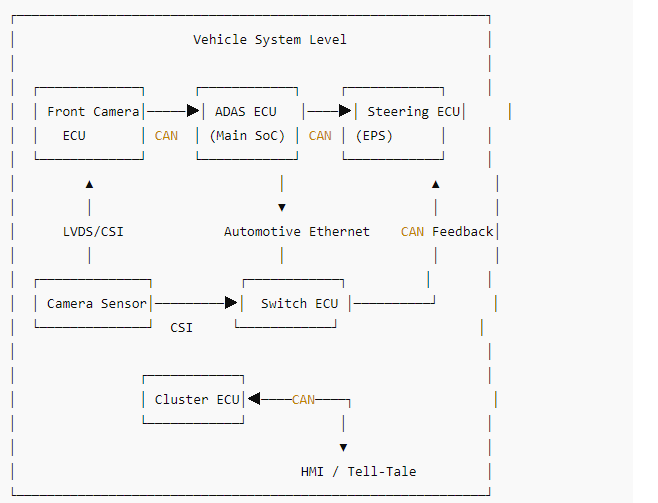

📘 시스템 아키텍처 도식 예 (Supplier 관점)
✅ 3. 각 블록 수준의 의미 (Supplier가 작성 시 고려할 내용)
✅ 4. Interface (인터페이스)는 어떻게 구성돼?

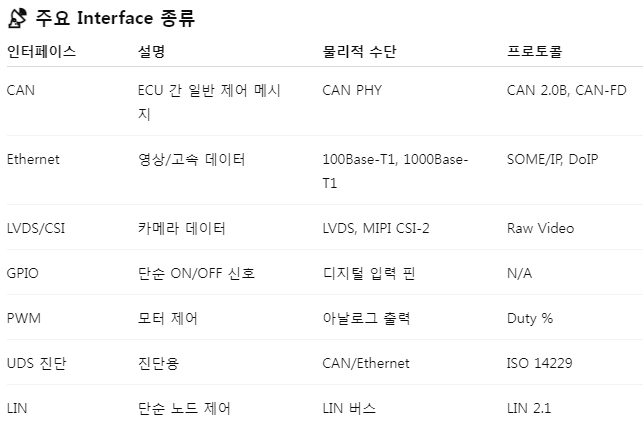

시스템 아키텍처에서의 "인터페이스"는 물리적 또는 논리적 통신 경로로 나뉘며, 아래처럼 구성돼
. ✅ 5. Supplier 시스템 엔지니어가 고려해야 할 핵심

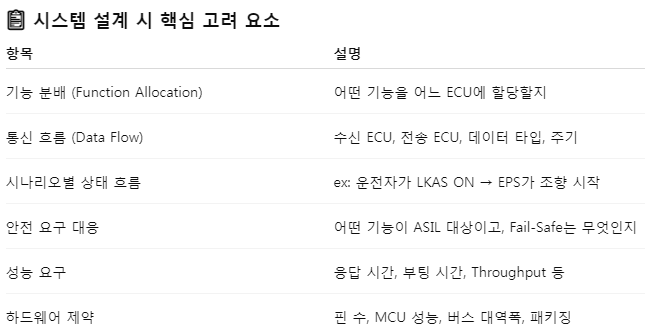

✅ 시스템 아키텍처 문서에서 보여야 하는 대표 항목
✅ 정리 요약
너가 시스템 엔지니어가 기능 분배할 때 "어떤 기능을 어느 ECU로 할당할 지" 설명해줬자나?
그런데, 어떤 기능을 어떤 ECU로 할당할지 고려하는 건 완성차(OEC)에 속하는 시스템 엔지니어가 하는거 아니야? 애초에 너가 그려준 시스템 아키텍처도 Vehicle system level 으로 되어 있던데 이 또한 공급업체가 아니라 완성차 수준에서 보는 아키텍처이고,, 내가 질문했던 건 공급업체에 속하는 시스템 엔지니어가 시스템 아키텍처 설계서 문서를 만들 때 해당 문서에 어떤 내용을 구성해야하고 아키텍처를 만들 때 어느 정도의 수준의 블록 단위가 보이고 인터페이스는 무엇으로 구성되어 있고 이러한 엔지니어링적인 지식을 알고 싶었던 거야, 혹시 내 말이 틀렸니? 내 말이 틀렸다면 솔직하게 대답해주고, 아니라면 너가 잘못 설명해줬던 부분을 수정해줘

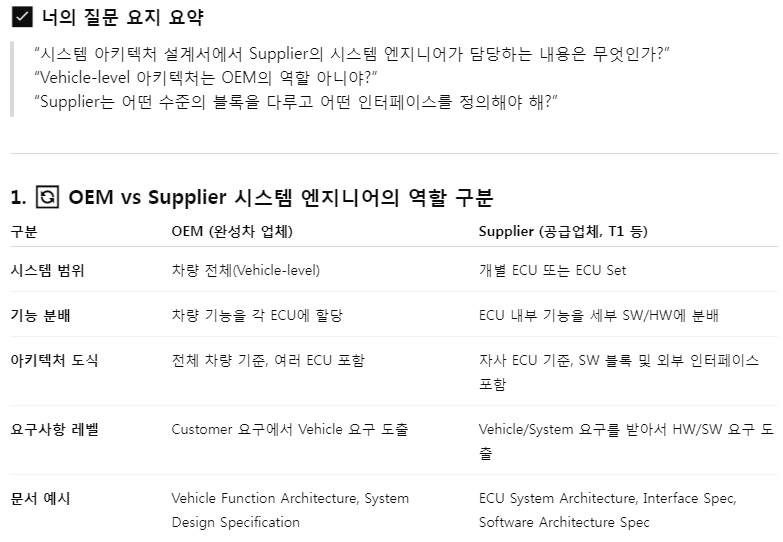

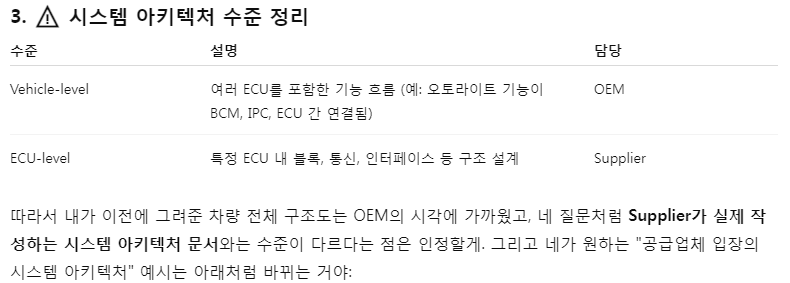

좋은 질문이야. 시스템 아키텍처 설계 시 OEM(완성차 업체)과 Supplier(공급업체)의 역할 분담과 책임 구분에 대한 이해가 매우 중요해. 너의 인식은 대부분 맞고, 아래에서 정리해 줄게.

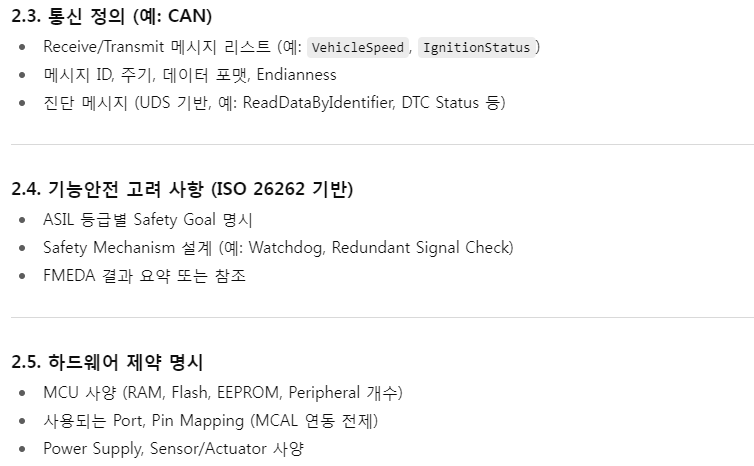

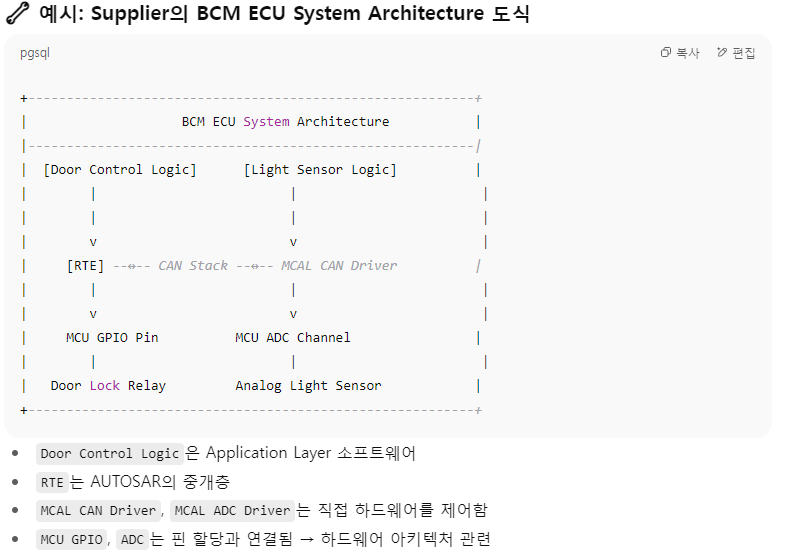

좋아 그러면 이제 시스템 아키텍처 문서가 완성되었다고 치자, 이번에는 너가 공급업체에 속하는 하드웨어 엔지니어야, 너는 이제 하드웨어 요구사양서 문서를 만들어야 하는 상황인데, 어떤 문서를 기반으로 해서 만들거야? 그리고 하드웨어 요구사양서에 작성되어야 하는 필수 내용들을 알려주고, 그 내용들이 하드웨어 엔지니어링적 배경지식이 필요하다면 그 배경지식도 간단히 설명해주면서 알려줘
좋은 질문이야. 이번엔 공급업체(Supplier)에 속한 하드웨어 엔지니어의 입장에서, 하드웨어 요구사양서(Hardware Requirements Specification, HWRS) 문서를 어떻게 작성하는지 단계별로 실무적으로 설명할게. 질문을 두 가지로 나눠서 답변하자면:
1. 어떤 문서를 기반으로 하드웨어 요구사양서를 작성하나요?

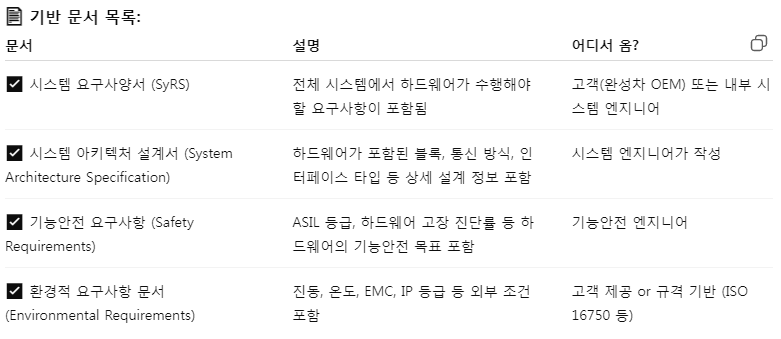

하드웨어 요구사양서는 단독으로 처음부터 작성하지 않고, 다음과 같은 상위 문서를 기반으로 작성돼:
2. 하드웨어 요구사양서(HWRS)에 작성해야 할 필수 내용 + 관련 지식
하드웨어 요구사양서에는 아래와 같은 내용이 포함되며, 각 항목마다 하드웨어 엔지니어링적 배경지식도 간략히 붙여서 설명할게:
✅ 1. 시스템 개요 및 적용 범위
- 어떤 ECU인지, 어디에 사용되는지, 상위 시스템 내 위치 등
🔧 지식: 시스템 구성도 이해 필요 (Block Diagram)
✅ 2. 기능적 요구사항

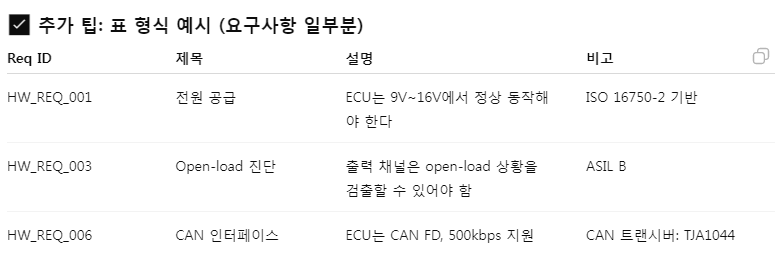

- 어떤 기능을 하드웨어가 지원해야 하는지 (예: PWM 제어, 센서 전원 공급 등)
🔧 지식: 전자 회로, 기본 신호처리 원리
✅ 3. 인터페이스 요구사항
- 전기적 인터페이스: 입력/출력 신호의 전압, 전류 조건
- 통신 인터페이스: CAN, LIN, Ethernet 등
- 기계적 인터페이스: 커넥터 타입, 핀맵(Pin assignment)
🔧 지식: Interface IC, CAN 트랜시버, 커넥터/하우징 규격, ESD 보호
✅ 4. 전원 요구사항
- 공급전압 범위 (예: 9~16V), 소비 전류, 리셋 조건, 배터리 연결 조건 등
🔧 지식: 전원 안정성, 레귤레이터, LDO, SMPS 설계 개념
✅ 5. 환경적 요구사항
- 동작/보관 온도, 습도, 진동, 낙하, IP 등급, EMC 조건 등
🔧 지식: ISO 16750, LV124, IP Code, 진동시험 조건
✅ 6. 진단 및 기능안전 요구사항
- Open-load, Short to GND/Batt, Overtemperature, Watchdog, Safe state 등
🔧 지식: ISO 26262 Part 5의 하드웨어 진단 커버리지 개념
🔧 지식: Fail-safe 회로, 외부 Pull-up/down 저항, Mirror Signal
✅ 7. 신뢰성/수명/내구성
- MTBF, 수명 요건 (예: 15년, 300k km), 소자 열화 조건 등
🔧 지식: 부품 신뢰성 평가 (FIT, ARR), 열 해석, De-rating
✅ 8. 생산/테스트 관련 요구사항
- ICT 지원 포인트, Production Test Coverage, Boundary Scan 등
🔧 지식: 테스트 커버리지, Boundary Scan, JTAG, PCB 설계 고려
✅ 9. 규격 및 인증 요건
- RoHS, REACH, CE, UL, ISO 16750, AEC-Q100/200 등
🔧 지식: 전자부품 인증, RoHS 물질, AEC 인증 이해
이제는 하드웨어 요구사양서를 만들었다고 가정하고, 하드웨어 아키텍처 설계서 문서를 만들어야 돼, 해당 문서에 어떤 내용들이 들어가고 아키텍처는 어느 정도의 블록 수준으로 그려야 되고, 인터페이스는 어떻게 구성되는지, 등등 하드웨어 아키텍처 설계 문서를 작성시 필요한 내용을 상세히 알려줘
좋습니다. 공급업체(Supplier)에 속한 하드웨어 엔지니어로서, 하드웨어 아키텍처 설계서(Hardware Architecture Design Specification) 문서를 작성해야 하는 상황을 가정해 설명드릴게요. 이 문서는 HW 개발의 상위 설계문서로서 전체 시스템의 HW적 구성을 블록 단위로 정의하고, 각 구성 요소 간의 연결/인터페이스, 그리고 주요 설계 고려사항들을 담습니다.
📘 하드웨어 아키텍처 설계서 구성 개요
📑 1. 문서 개요 (Introduction)
- 문서 목적 및 범위
- 적용 대상 프로젝트 및 제품
- 참조 문서: 시스템 아키텍처 설계서, HW 요구사양서, EMC 요구사항, 규격서 등
🧱 2. 하드웨어 블록 아키텍처 (HW Block Diagram)
- Top-level HW Block Diagram (시스템 전체 구성 요약)
- 예시 블록: Power Supply, MCU, CAN Transceiver, Sensor Interface, Actuator Driver, Memory Block 등
- 각 블록은 물리적 또는 기능적 HW 모듈 단위로 표현

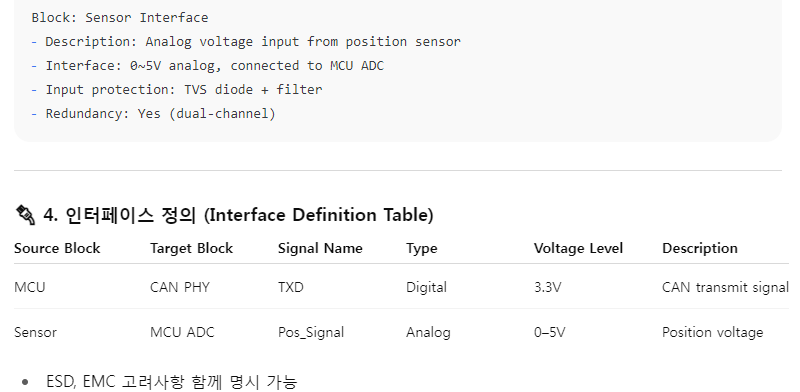

- 블록 간 연결 (Interface):
- 통신 (e.g. CAN, LIN, Ethernet, FlexRay)
- 전력 (e.g. Battery, Regulator, Load)
- 신호 (e.g. PWM, ADC, GPIO, SPI, I2C)
💡 MCU 주변회로 중심의 구성 블록도를 자세히 그리기도 함.
⚙️ 3. 하드웨어 주요 구성 요소 설명
- 각 블록별 상세 설명:
- 역할 및 기능
- 사용하는 주요 부품 (ex: MCU, Sensor, Driver IC 등)
- IO 개수, 인터페이스 종류
- 전원 요건 (전압, 전류)
- 전자파/내열 등 외부 환경 고려
🛡️ 5. 전원 설계 아키텍처 (Power Architecture)
- 전원 입력 경로 (차량 배터리 → LDO/DC-DC → Subsystem)
- 전원 분리 여부, 필터링, 보호 소자 (fuse, TVS diode 등)
- 각 회로 블록에 전원 공급 방식
💡 ISO 7637, ISO 16750 요구 반영 필요 (자동차 전원 잡음 내성)
🧠 6. MCU 및 주요 디바이스의 주변 회로 구성
- MCU 핀 맵 설계 방향 (대략적인 I/O 배치)
- 외부 클럭, 리셋 회로, 프로그래밍 포트 (JTAG, UART 등)
- 보조 메모리(RAM/EEPROM) 연결 방식
- 디버깅/개발용 포트 포함 여부
📡 7. 통신 회로 구성
- CAN, LIN, Ethernet, FlexRay 등 통신 회로
- 트랜시버 종류, 절연 유무
- 인터페이스 커넥터 (Pin assignment 포함 가능)
🌡️ 8. 열 설계 및 방열 고려
- 주요 발열 부품 명시
- 방열판, 히트싱크, 알루미늄 기판 등 사용 여부
- 온도 센서 연동 여부
🌐 9. 기구적 고려사항 (Mechanical Consideration)
- PCB 크기, Layer 수
- 커넥터 방향 및 장착 위치 고려
- 방수방진(IP등급), 진동 고려사항
- EMC Shielding 여부
📏 10. 설계 기준 및 준수 규격
- 사용 부품 등급 (AEC-Q100, Automotive grade 등)
- EMC, ESD 대응 설계 기준
- 신뢰성 시험에 대한 고려 (온도 사이클, 진동 등)
🔧 관련 하드웨어 엔지니어링 지식
| MCU I/O 할당 | 각 핀의 기능, 다중기능(MUX), 전류 용량 |
| 전원 설계 | LDO, DC-DC의 선택 기준, 전압 강하, 보호소자 사용법 |
| 통신 회로 | 트랜시버 회로 구성, 노이즈 대책, 종단 저항 |
| 열 설계 | 발열 계산, 열 저항, 방열판 설계법 |
| EMC 설계 | 필터링(L/C), 쉴딩, GND 처리 방식 |
| 부품 선정 | 자동차 등급, MTBF, 납기, 인증요건 |
✍️ 마무리
하드웨어 아키텍처 설계서는 HW 설계의 상위 설계 문서로서 시스템 요구를 반영하고, 실제 설계/시뮬레이션/PCB Layout 전에 필요한 전체 구조적 청사진을 제공합니다. 이 문서가 기반이 되어 이후에 상세 회로 설계(Schematic), PCB 설계, HW 검증 계획까지 연결됩니다.
그러면 상세 회로 설계랑, PCB설계 문서에 대해서도 상세히 알려줘
좋아요, 이제 하드웨어 아키텍처 설계서 이후 단계인 상세 회로 설계(Schematic Design) 및 PCB 설계(PCB Layout) 문서에 대해 설명드릴게요. 이들은 제품이 실제 전자기기로 구현되기 위한 핵심 문서입니다. 아래에서 각각을 자세히 설명하겠습니다.

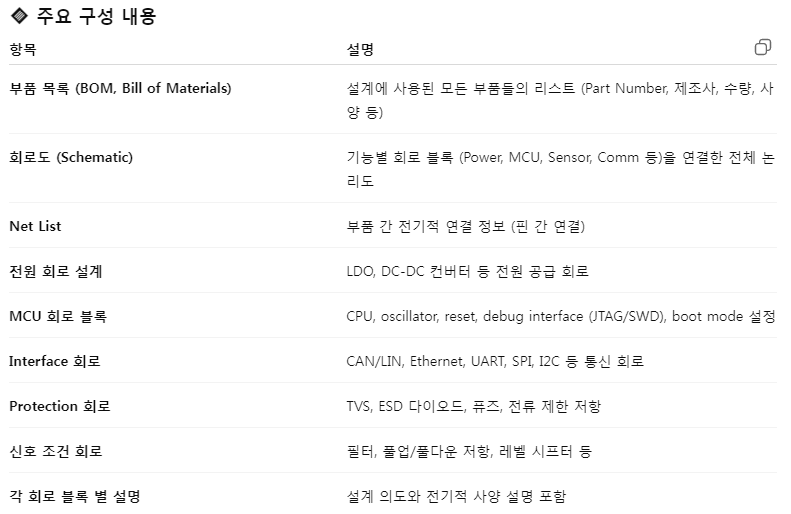

🔧 1. 상세 회로 설계 문서 (Schematic Design Document)
🔹 문서 목적
- 전자 회로를 논리적으로 설계하고 표현함
- 부품 간의 연결 구조를 명확하게 정의
- 이후 PCB 설계를 위한 기반 자료 제공
🔹 배경 지식
- 전기 회로 이론 (Ohm 법칙, RC 회로, 전원 안정성 등)
- 반도체 부품 데이터시트 해석
- 통신 인터페이스의 전기적 요구사항
🧩 2. PCB 설계 문서 (PCB Layout Design Document)
🔹 문서 목적
- 회로도를 바탕으로 실제 기판 위에 부품을 배치하고 배선하는 설계
- 전자파, 발열, 신호 무결성 등 물리적 요건을 고려하여 최적의 전자회로 기판 설계

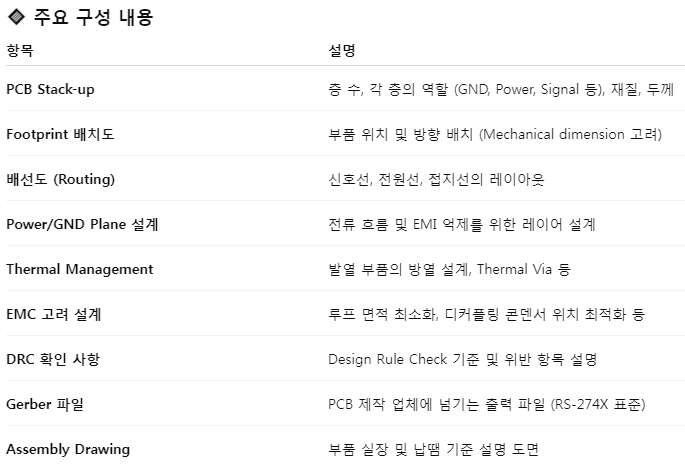

🔹 배경 지식
- PCB 재료 및 제작 공정 이해 (FR-4, HDI 등)
- 신호 무결성(SI) / 전력 무결성(PI)
- 고속 신호 처리 기준 (Differential Pair, Impedance Control)
- EMC/EMI 설계 기준

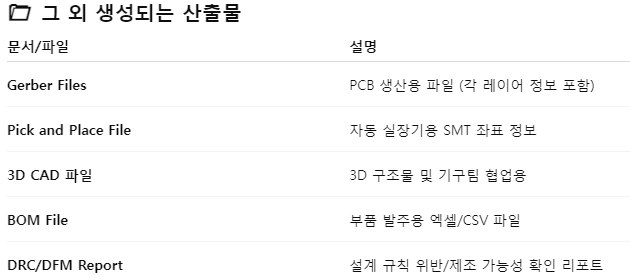

움 근데 내가 원하던 답변은 회로도 예시를 보고 싶었던 거야, 사실 하드웨어 아키텍처 설계에 작성되는 블록 다이어그램도 실무에서 보던거랑 좀 다르긴했어.. 아무튼 혹시 하드웨어 아키텍처 설계 문서수준에서의 블록 다이어그램과, 하드웨어 상세설계 문서 수준에서의 블록 다이어그램 예시를 보여줄 수 있니?
좋은 포인트 짚어주셨어요. 실무에서는 블록 다이어그램도 그 작성 목적과 설계 단계에 따라 표현 방식과 디테일 수준이 많이 달라집니다.

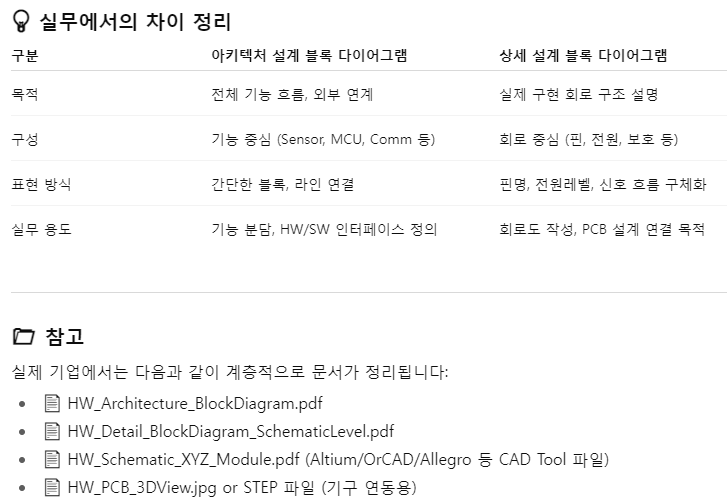

당연히 하드웨어 아키텍처 설계서의 블록 다이어그램과 상세 회로 설계 문서 수준에서의 블록 다이어그램은 완전히 다릅니다.
말씀하신 대로, 실무에서 실제로 쓰는 형태에 가깝도록 예시를 정리해서 보여드릴게요.
🔷 1. 하드웨어 아키텍처 설계 단계의 블록 다이어그램 (System-level / Functional Block Diagram)
📌 목적
- 시스템 전체 기능 흐름 및 하드웨어 구성 개요를 나타냄
- "이 시스템이 어떤 기능을 어떤 블록을 통해 처리하는가"에 초점
📎 구성 특징
- 블록 단위는 기능(Function) 또는 모듈(Module) 단위
- 입출력 인터페이스, 파워 구조, 외부 연결 강조
- 디지털/아날로그 영역, 통신 버스의 흐름이 명확하게 표현됨

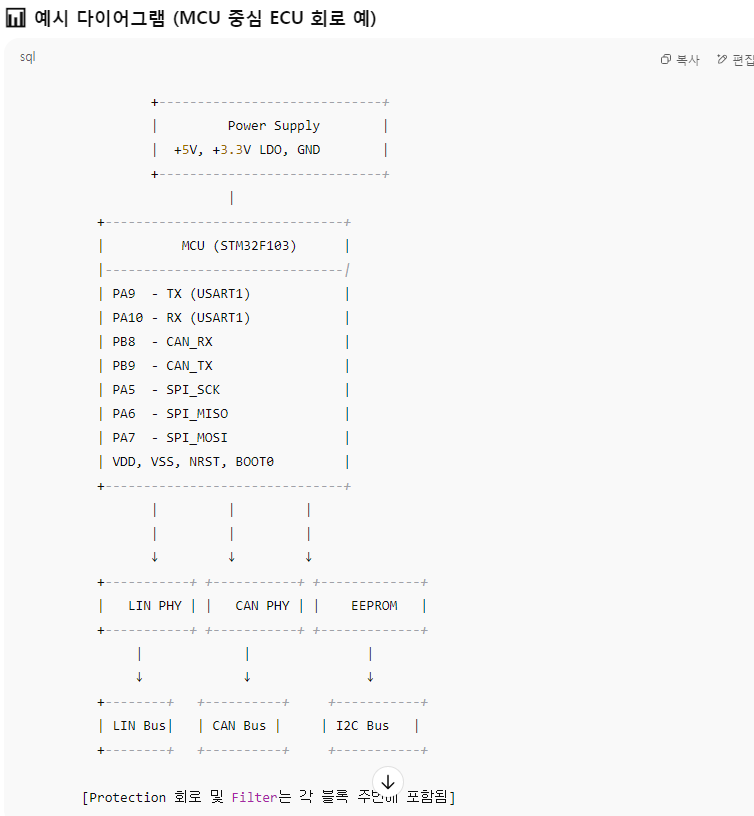

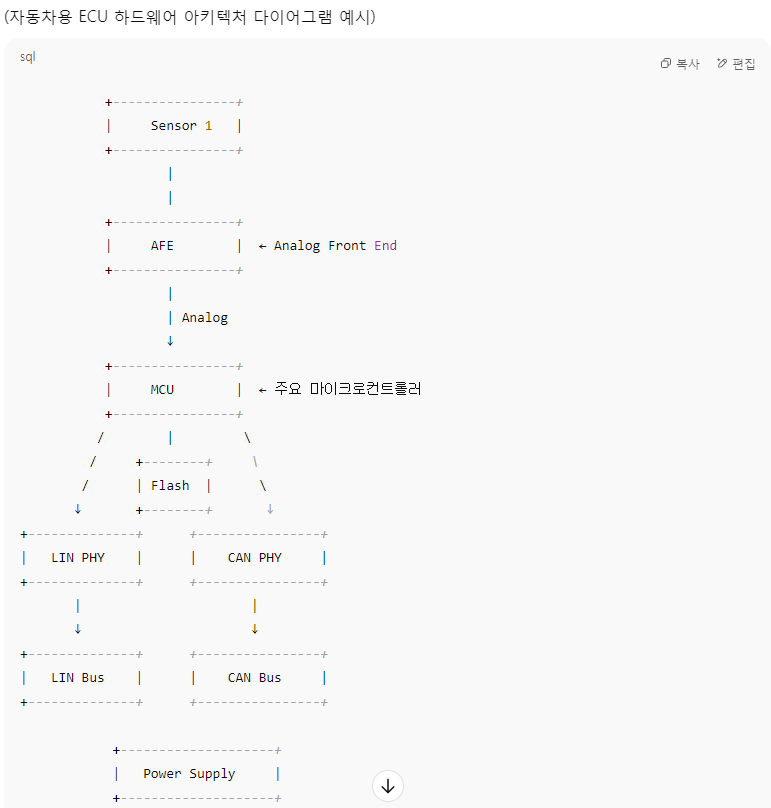

📊 예시 다이어그램
🔷 2. 상세 회로 설계 단계의 블록 다이어그램 (Circuit-level Block Diagram or Hierarchical Schematic View)
📌 목적
- 실제 하드웨어 구현에 사용되는 전자회로 단위로 구성
- MCU의 핀맵, 전원 구성, 보호 회로, 인터페이스 회로 등 실현 구조에 집중
- Layout 설계와 연계 가능한 정보 수준까지 표현
📎 구성 특징
- 회로 블록 간 신호선(Net) 표현이 명확함
- MCU의 구체적인 핀 번호, 연결 부품, 저항/커패시터 등 구성 표시 가능
- Protection 회로, Filter 회로, Pull-up 등 실장 요소가 블록화
회로 블록 하나하나에는 실제 회로도 수준의 상세 schematic이 연결되어 계층적으로 구성됨
