너가 자동차 산업에서 시스템 엔지니어 전문가야, 너한테 질문이 있는데, 시스템 엔지니어가 실제 하는 업무를 수행하기 위한 지식을 알려줘. 예를 들어, 고객 요구사양서를 받았을 때 그 고객 요구사양서로부터 시스템 요구사양서를 어떻게 뽇아내고, 그 시스템 요구사양서로부터 시스템 아키텍처를 그리는 것 까지 이를 모두 해내기 위한 지식을 내가 이해할 수 있도록 설명해줘
좋아, 시스템 엔지니어의 역할과 실제 업무 수행을 위해 반드시 알아야 하는 지식과 절차를 자동차 산업을 기준으로 실제 프로젝트 흐름에 따라 단계별로 설명해줄게.

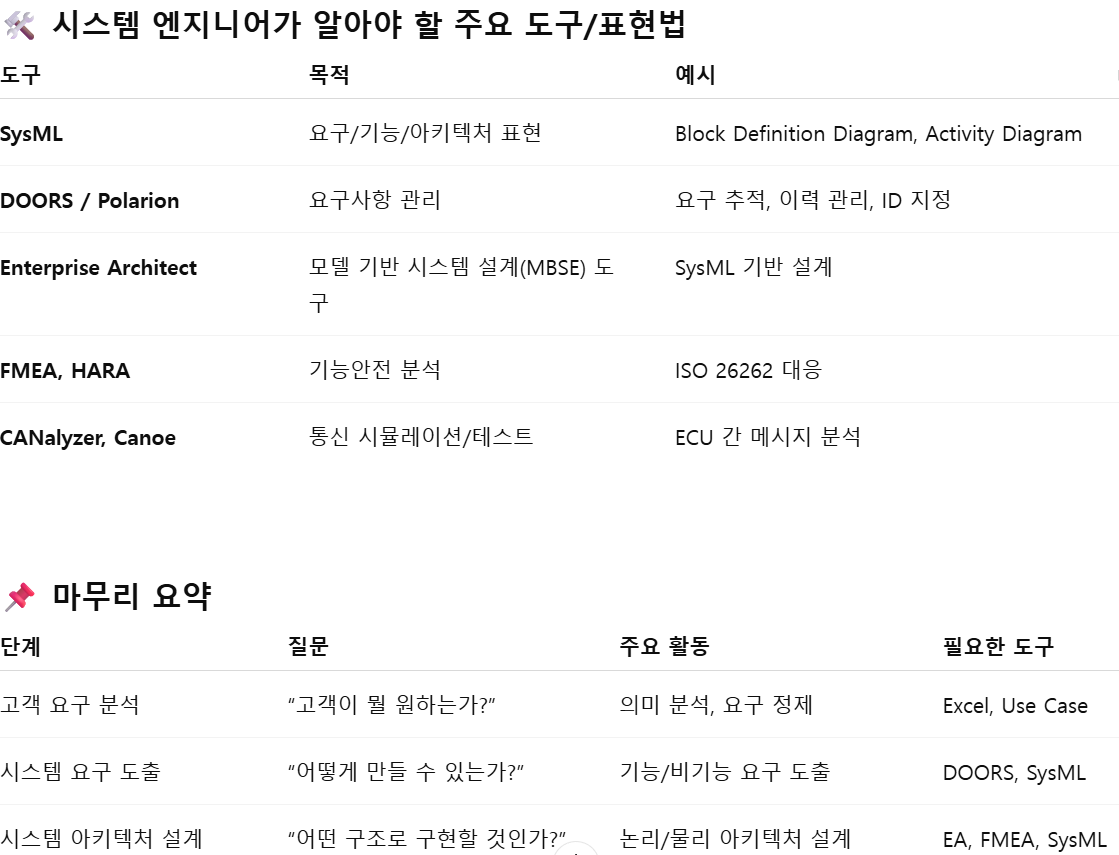

전체 그림을 **"요구사항 분석 → 시스템 요구사항 정의 → 아키텍처 설계"**의 3단계로 나누고, 각 단계에서 필요한 개념과 도구도 함께 알려줄게.
🧭 전체 개요
시스템 엔지니어(SE)는 이 중 초기 분석과 아키텍처 설계까지 책임지며, 이후의 소프트웨어/하드웨어 세부 설계는 각 전담 팀이 진행합니다.
1단계: 🧾 고객 요구사항 분석 (Customer Requirements Analysis)
💡 목표
- 고객이 말한 요구(주로 문서 형태)를 명확하게 이해하고 구조화함.
- 애매모호한 표현, 중복, 누락, 비현실적 요구를 정제함.

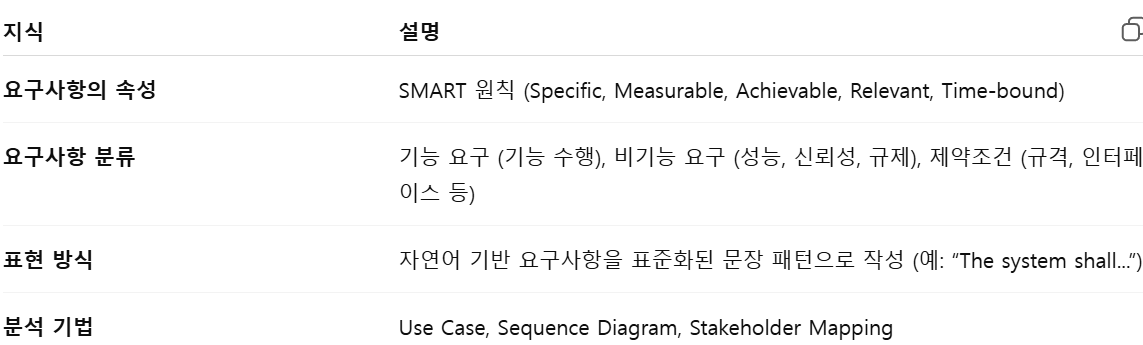

📘 필요한 지식
⚙️ 예시
고객 요구사항:
"차량이 도로 이탈 시 경고음을 울려야 한다."
→ 정제된 시스템 요구사항 예:
"The system shall generate an audio warning within 2 seconds when a lane departure is detected."
2단계: 📑 시스템 요구사항 정의 (System Requirements Engineering)
💡 목표
- 고객 요구를 엔지니어링 가능하도록 시스템 레벨로 변환
- 기능 분해 및 성능/환경 요구 조건 명시
- 후속 설계, 검증, 안전, 보안 분석까지 가능한 수준으로 정리

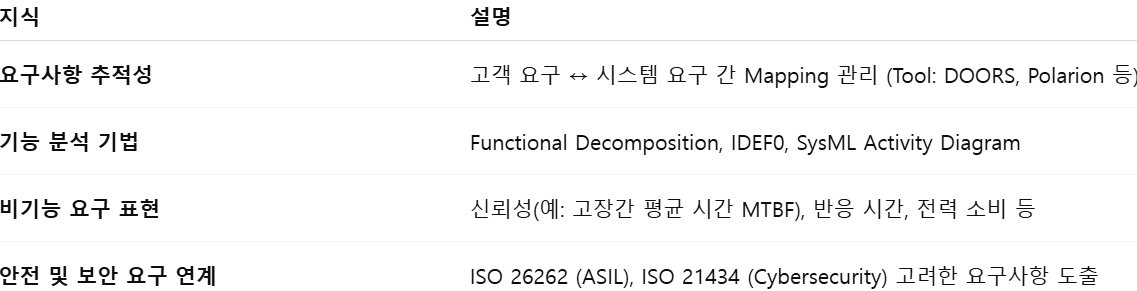

📘 필요한 지식
⚙️ 예시
System Requirement:
REQ_SYS_001: The system shall detect unintended lane departures with a probability of detection > 99.5%.
REQ_SYS_002: The system shall issue an audio warning within 2s of detection.
REQ_SYS_003: The system shall operate from -40°C to +85°C.
3단계: 🏗 시스템 아키텍처 설계 (System Architecture Design)
💡 목표
- 요구사항을 만족할 수 있도록 기능적/물리적 구성요소 구조 정의
- 각 기능이 어떤 하위 시스템(ECU, 센서, 액추에이터 등)에서 수행될지를 결정

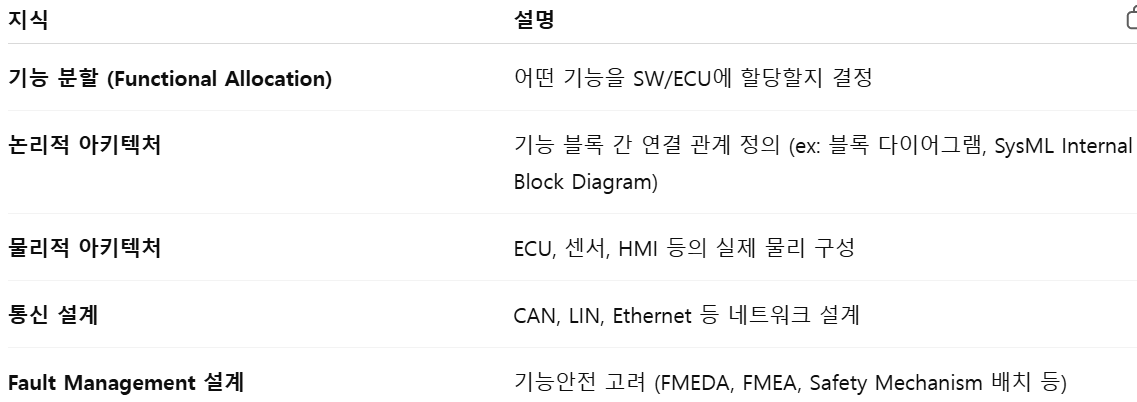

📘 필요한 지식
⚙️ 예시
- 센서: Lane Detection Camera (Vision ECU)
- 판단 및 제어: Main ECU (Decision Unit)
- 경고 시스템: Audio Driver (Speaker Unit)
→ 이들을 연결하는 신호 흐름과 통신 타이밍 정의
그러면 너가 시스템 엔지니어인데 시스템 사양서에 시스템 구조가 도식화 된 게 있다면 그 도식화된 구조 하나 예시로 만들어줘
좋아, 그러면 시스템 사양서(System Requirements Specification, SRS) 안에 포함되는 시스템 구조(System Architecture) 도식 예시를 하나 만들어줄게.
시나리오로는 Lane Keeping Assist System (LKAS) 기능을 기준으로, 자동차의 시스템 구조를 단순화해서 보여줄게.

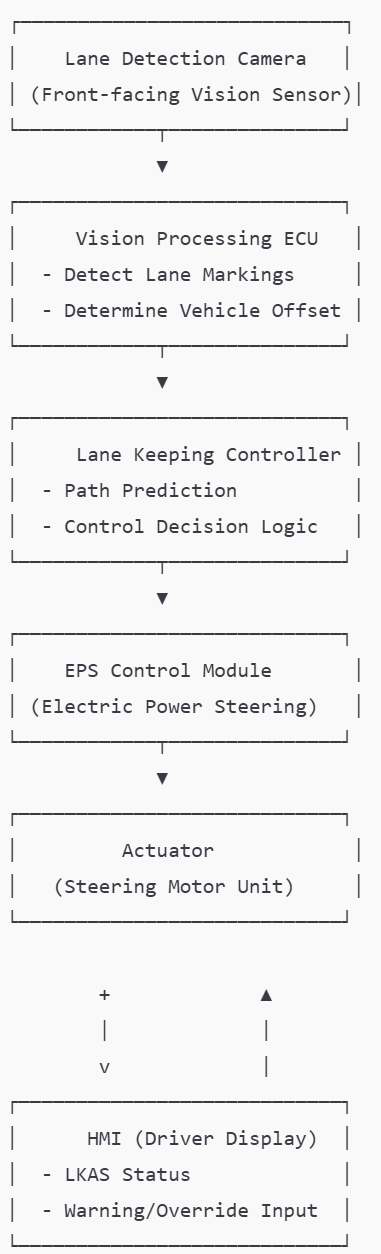

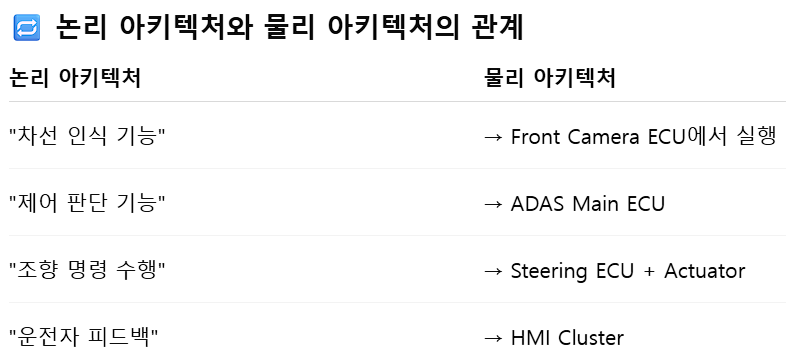

🏗 예시: Lane Keeping Assist System 아키텍처 도식화 (Logical System Architecture)
아래 도식은 기능 중심 논리 아키텍처야. (실제 차량에 적용되는 물리적 구성과는 일부 다름)
🛠 실제 문서에서는 이렇게 정리됨
- 도식은 시스템 사양서의 “System Overview” 또는 “Architecture Overview” 항목에 들어감.
- 도식 아래에는 각 구성요소에 대한 간단한 설명 표가 붙고,
- 각 박스는 나중에 시스템 요구사항 ID와 연결됨 (예: [SYS_0023], [SYS_0024] 등).
✅ 이 구조를 통해 알 수 있는 것
- 각 기능이 어떤 블록에서 수행되는지 명확하게 나옴
- Safety 분석, 성능 요구, 통신 인터페이스 정의, 테스트 대상 추출 등에 활용 가능
- 나중에 소프트웨어, 하드웨어 분할 시 기준 구조로 활용됨
혹시 기능 중심 논리 아키텍처 말고, 실제 차량에 적용되는 물리적 구성의 예시를 보여줄 수 있어?
좋아, 이번에는 너가 요청한 대로 실제 차량에 적용되는 물리적 구성 중심의 시스템 아키텍처 예시를 보여줄게.
이건 물리 아키텍처(Physical Architecture) 또는 **기술 아키텍처(Technical Architecture)**라고도 불리며,
어떤 실제 ECU(전자제어장치), 센서, 액추에이터, 통신 버스 등이 어떻게 연결되어 있는지를 보여주는 구조야.
🏗 예시: Lane Keeping Assist System (LKAS)의 물리적 시스템 아키텍처
✅ 실제 문서(SDS, SSA 등)에서는 이런 식으로 표현됨
- SysML Internal Block Diagram으로 물리적 연결 모델링
- 각 ECU는 별도 명세서로 상세 기능, 입출력, 전기 사양 정의
- EDS (Electrical Distribution System) 설계와도 연결됨
필요하다면 이 구조에 시스템 요구사항 ID, 통신 메시지 예(CAN DBC), 진단 경로, 기능안전 설계 예 등을 추가해서 더 깊게 설명해줄 수 있어.

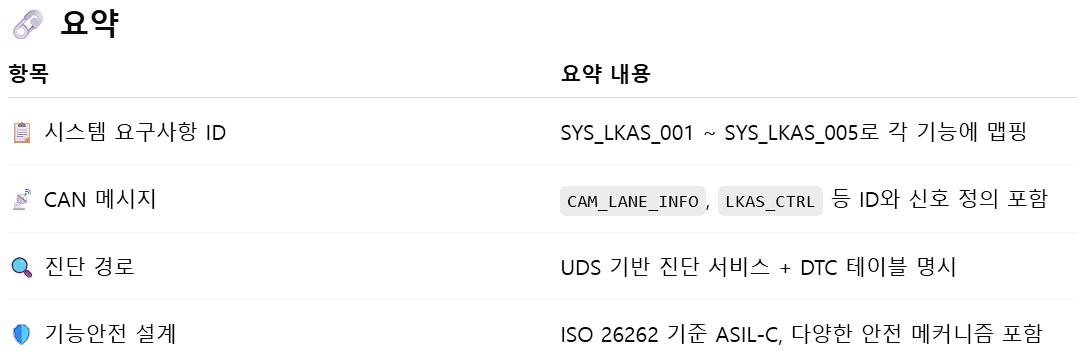

좋아, 그럼 아까 보여준 **Lane Keeping Assist System (LKAS)**의 물리 아키텍처에 다음 네 가지 정보를 덧붙여서 실제 시스템 엔지니어 수준으로 깊이 있게 설명해줄게.
✅ 주제:
- 시스템 요구사항 ID 연결
- CAN 통신 메시지 예 (DBC 스타일)
- 진단 경로 예 (UDS 기반)
- 기능안전 설계 예 (ISO 26262 관점)
🧩 1. 시스템 요구사항 ID 연결 예
실제 프로젝트에서는 시스템 요구사항 문서(SRS)에 ID를 부여하고, 그것이 시스템 아키텍처와 연결되도록 **추적성(traceability)**을 확보해야 해.

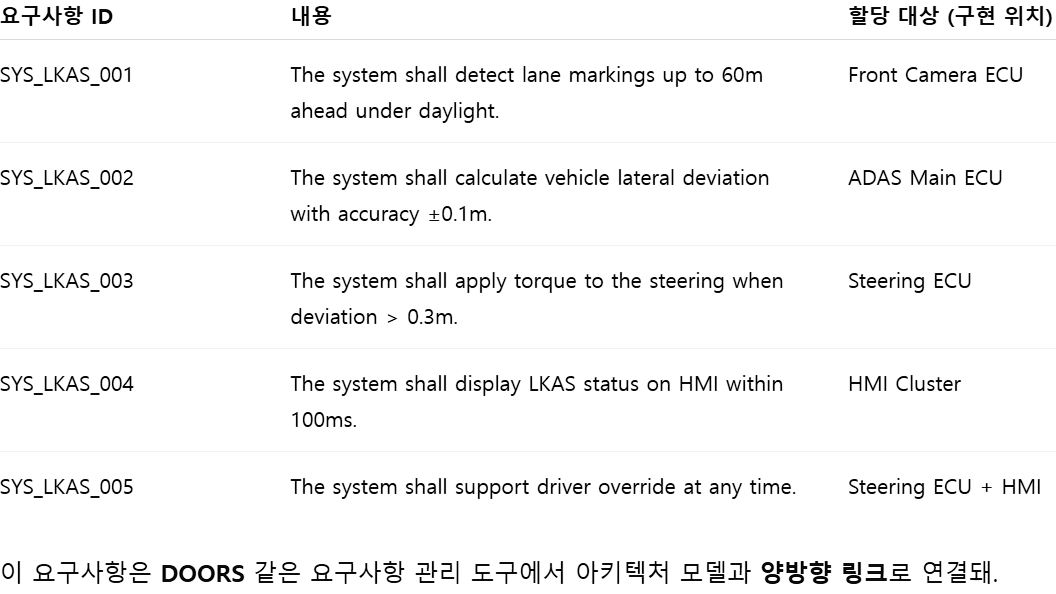

예시: 시스템 요구사항 (일부 발췌)
🧭 2. CAN 메시지 예 (DBC 스타일)
LKAS 관련 ECU들은 보통 ADAS 도메인 CAN 또는 CAN-FD 네트워크를 통해 메시지를 주고받아.
CAN 메시지는 DBC(Database CAN) 형식으로 정의되며, 각 메시지는 ID, 주기, 시그널로 구성돼.

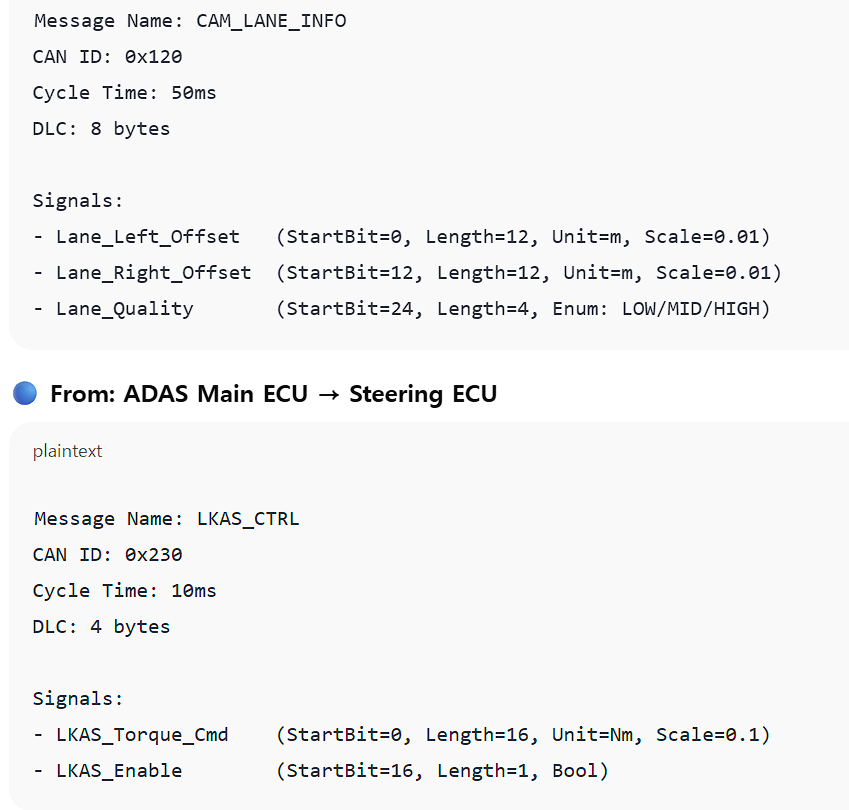

예시: 주요 CAN 메시지 2종
🟢 From: Front Camera ECU → ADAS Main ECU
이렇게 정의된 메시지는 Vector CANdb++, CANoe, Canoe.DBC 등에서 사용돼 ECU 간 통신을 시뮬레이션하고 테스트할 수 있어.

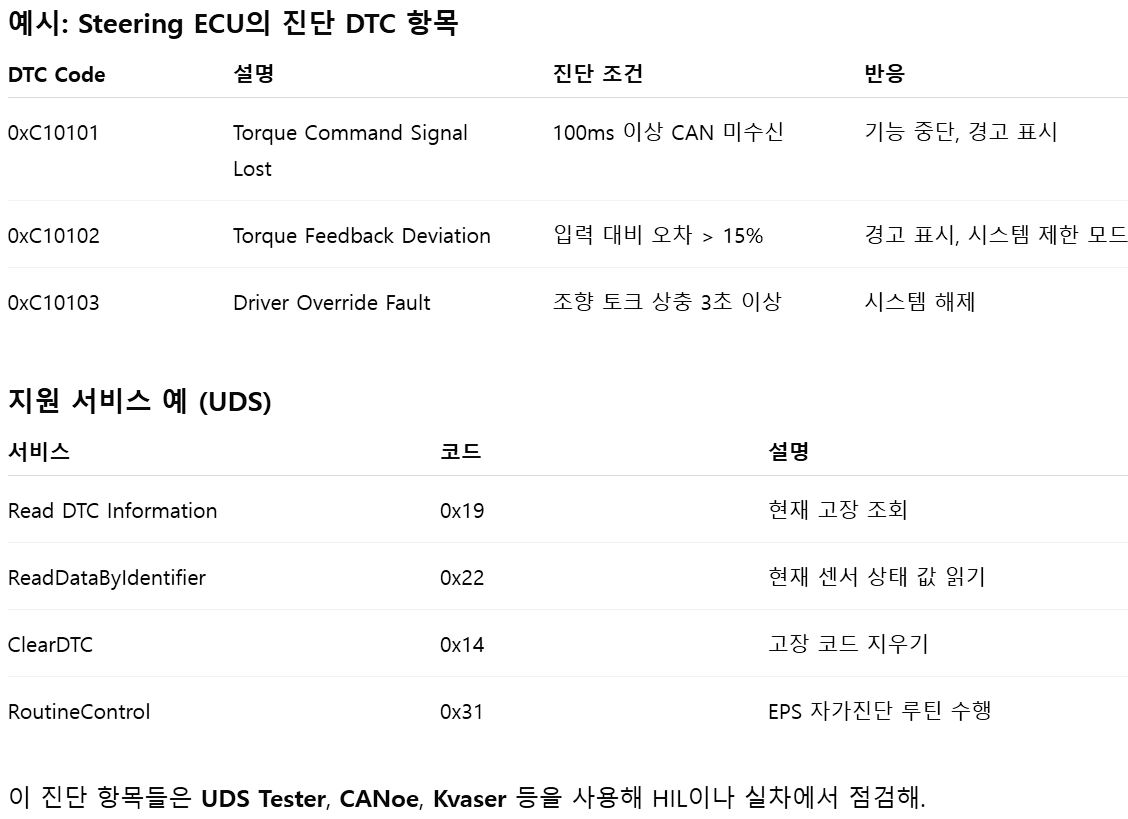

🔧 3. 진단 경로 예 (UDS 기반, ISO 14229)
각 ECU는 **진단 서비스(Diagnostic Service)**를 제공해야 하고, LKAS와 관련된 진단 항목도 포함됨.

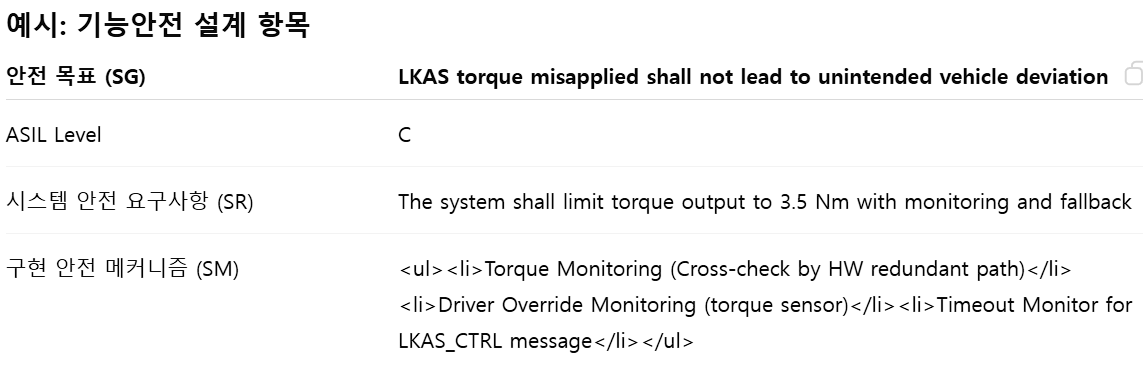

⚠ 4. 기능안전 설계 예 (ISO 26262 ASIL 관점)
LKAS는 일반적으로 ASIL B 또는 ASIL C 수준의 기능안전 등급이 요구되며,
안전목표(SG), 안전요구사항(SR), 안전메커니즘(SM)이 도출됨
안전 메커니즘 상세 예
- Torque Monitoring: Steering ECU는 실제 토크 피드백과 명령값을 비교하여 일정 오차 이상이면 Fail-safe 모드 진입
- Timeout Watchdog: ADAS ECU에서 100ms 이상 명령 메시지 누락 시 LKAS 자동 해제
- Driver Override Detection: 운전자가 조향하면 즉시 LKAS 해제
이 구조는 FMEDA, FTA, FMEA, HARA 등의 기능안전 분석 기법으로 도출됨.
이런 구조는 OEM의 System Design Specification (SDS) 문서나 Supplier Interface Specification (SIS) 문서에 포함되고,
기능안전 분석 보고서, 통신 설계서, 진단 요구사항서 등의 산출물과 연결돼 있어.
질문이 두 가지가 있는데, 첫 쨰 질문은 너가 말했던 "이런 구조는 OEM의 System Design Specification에 있다"는 말은 해당 문서에서는 ECU 수준으로 기능을 나타내고 그 통신은 CAN 준으로 쓰는거야? CAN이외의 통신은 뭐로써? 그리고 너가 그려준 그림 중에 ECU로 표현된거 말고 Cluster라는 것도 있던데 이건 뭐야? 둘 쨰 질문은 ECU는 CAN같은 통신으로부터 받은 정보를 처리하고 다른 ECU한테 또 정보를 전달해주는 같은데, 뭔가 정보를 처리한다는 거는 그 ECU안에 소프트웨어적인 처리를 할 수 있는 MCU같은 게 있는거야?
좋은 질문이야. 이건 실제 시스템 아키텍처 문서를 다루거나 설계할 때 꼭 짚고 넘어가야 할 핵심이야.
질문 1번은 시스템 문서에서 표현되는 구조와 통신 수단, 그리고 "Cluster"의 의미에 관한 것이고,
질문 2번은 ECU가 실제로 어떤 방식으로 정보를 처리하는지에 관한 질문이야.
🔍 질문 1.

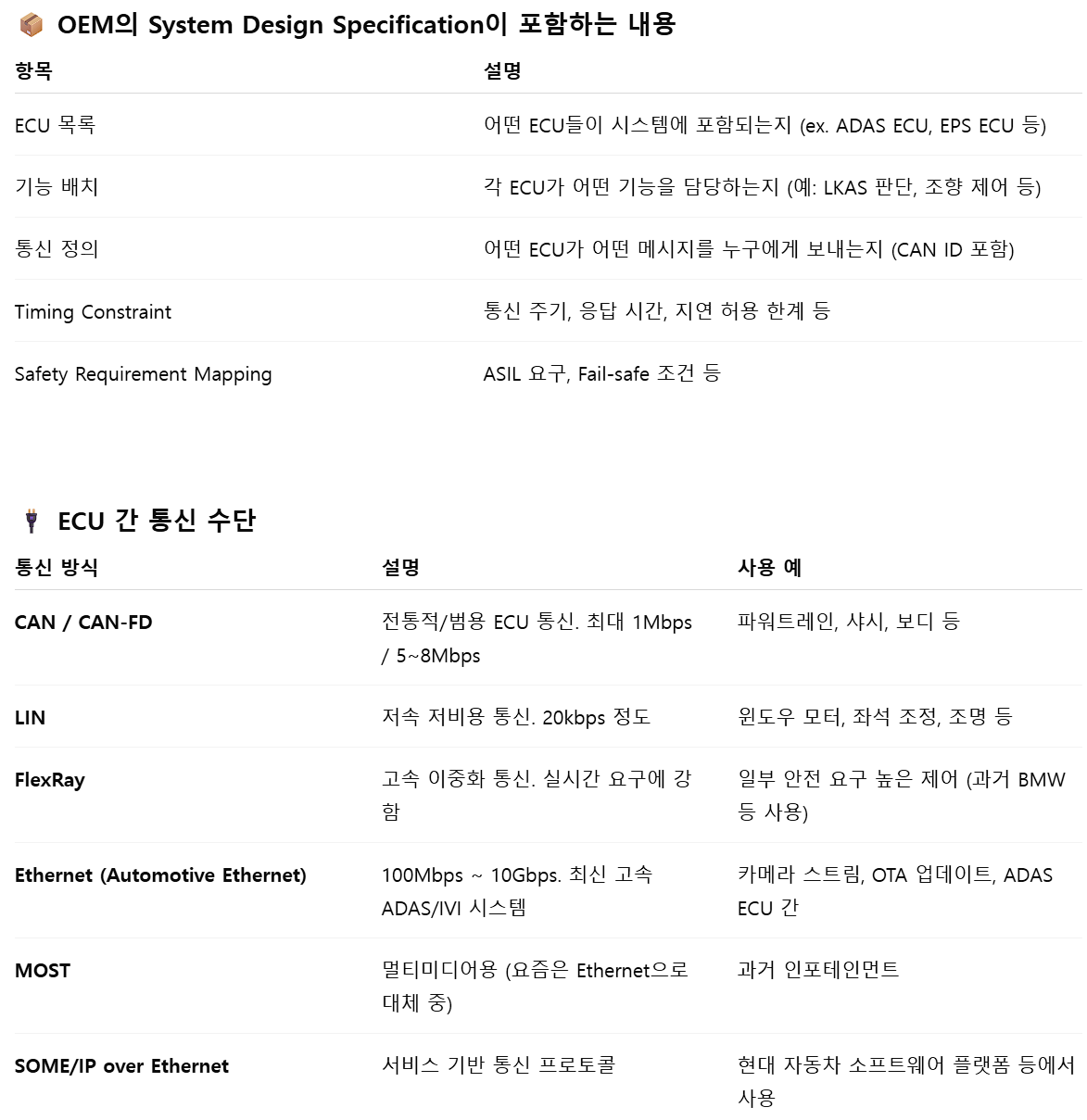

❓ OEM의 System Design Specification(SDS) 문서에서는 ECU 단위로 기능을 정의하고, 통신은 CAN으로만 표현하나?
✅ 답변 요약:
- 맞아, SDS 문서에서는 보통 기능이 어떤 ECU에서 수행되는지를 명시하고,
- 그 ECU 간 통신은 보통 CAN/CAN-FD로 표현돼.
- 하지만 CAN 외에도 다양한 통신 수단이 사용되고, 문서에 명시돼.
👉 요약: CAN만 쓰는 게 아니라, 고속·대역폭이 필요한 경우 Ethernet도 많이 씀.
특히 자율주행 시스템은 거의 필수로 Ethernet 포함돼.
🎛 "Cluster"는 뭐야?
"Cluster"는 자동차에서 흔히 말하는 Instrument Cluster, 즉 계기판을 의미해.
요즘은 단순 계기판이 아니라 ECU 역할도 하는 디지털 디스플레이 모듈이야.
📌 Cluster의 구성 및 역할:
- 디스플레이 (속도계, RPM, 경고등, LKAS 작동 표시 등)
- 운전자 조작 버튼 수신 (LKAS ON/OFF 스위치)
- HMI (Human-Machine Interface) 기능 일부 담당
- 자체 ECU 내장 (MCU + Flash + CAN Interface)
👉 따라서 Cluster도 하나의 ECU처럼 동작하며, CAN 메시지를 받고 표시하거나 운전자의 입력을 ECU에 전송함.
🔍 질문 2.
❓ ECU는 받은 정보를 처리한다는데, 내부에 MCU 같은 게 있어서 SW 처리도 가능한 거야?
✅ 답변 요약:

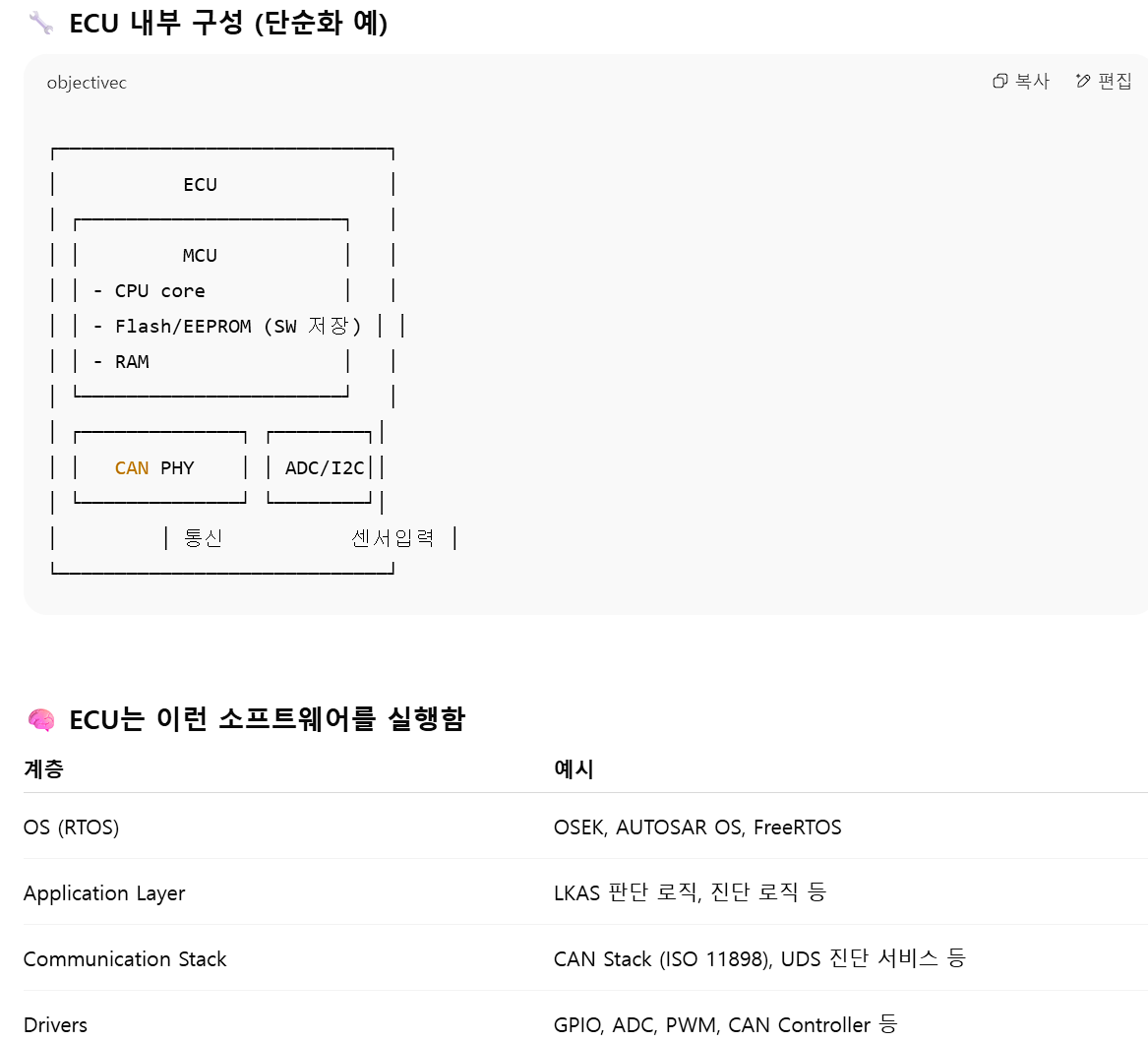

**맞아. ECU 안에는 거의 항상 MCU(Microcontroller Unit)나 SoC(System-on-Chip)**가 들어있고,
이 MCU 위에서 동작하는 소프트웨어가 정보를 처리해.
예를 들어,
- ADAS ECU는 카메라에서 들어온 데이터를 처리하여 조향각을 계산하고,
- 그 결과를 CAN 메시지로 EPS ECU에 송신함.
👉 이 모든 게 MCU 내부에서 SW로 동작함.
보통은 AUTOSAR 같은 플랫폼 위에서 작동하고, C언어로 개발됨.
OS와 Application Layer와 Communication Stack과 Drivers의 관계를 알려줘

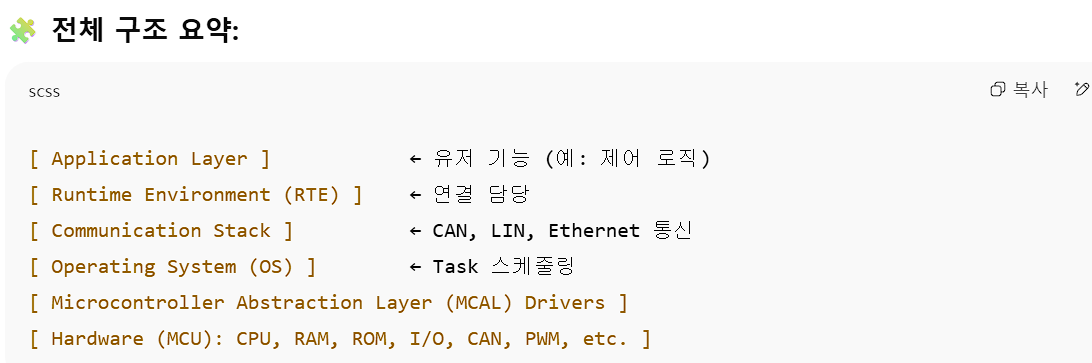

자동차 ECU 안에서 소프트웨어는 보통 계층적 아키텍처로 구성되어 있으며, 각 계층은 명확한 책임과 역할을 가집니다. 아래는 OS, Application Layer, Communication Stack, Drivers 간의 관계를 설명하는 구조입니다:
1️⃣ Application Layer
- 역할: 실제 차량 기능을 수행하는 어플리케이션 코드가 이 계층에 존재합니다.
- 예: 조향 제어, 전동 시트 제어, 브레이크 제어, 조명 제어 등
- 기능: 제어 알고리즘, 신호 계산, 진단 로직 등
- 구현 예시:
- "Ignition ON 시 도어락 해제"
- "속도 0일 때 오토 홀드 작동"
2️⃣ Communication Stack (통신 스택)
- 역할: ECU 간의 데이터를 주고받기 위해 통신 프로토콜을 처리합니다.
- 종류:
- CAN Stack: CAN Driver, CAN IF, PDU Router, CAN TP 등
- LIN Stack, FlexRay Stack, Ethernet Stack 도 존재함
- 기능:
- 수신된 CAN 프레임을 어플리케이션이 이해할 수 있는 데이터로 추출
- 어플리케이션에서 전송 요청한 신호를 CAN 메시지로 인코딩 후 전송
3️⃣ OS (Operating System)
- 역할: Task와 ISR를 스케줄링하며 ECU 동작을 관리함
- AUTOSAR OS 또는 OSEK OS 기반이 대부분
- 기능:
- Task 우선순위 스케줄링
- 알람과 타이머 제공
- 리소스 보호 및 이벤트 처리
4️⃣ Drivers (MCAL)
- 역할: 하드웨어를 직접 제어하는 인터페이스 계층
- 예시:
- PWM Driver → 모터 속도 제어
- ADC Driver → 센서 값 읽기
- CAN Driver → CAN 트랜시버로 메시지 전송
- AUTOSAR MCAL이 대표적인 표준
💡 덧붙임: 계층 간 관계 핵심 포인트
- Application은 직접 하드웨어를 다루지 않고, OS와 드라이버를 통해 간접적으로 접근합니다.
- 통신 관련한 수신/송신 처리는 대부분 Communication Stack에서 일어납니다.
- OS는 각 계층의 실행 시점과 우선순위를 조율합니다.
- MCAL Drivers는 물리적인 핀, ADC 채널, CAN 포트를 직접 조작합니다.
너가 알려준 application layer, runtime environment, communication stack, operating system, drivers, hardware(MCU) 간의 상호 작용이 어떻게 이루어지는 지 조금 더 상세하게 알려줘 그리고 알려줄 때 왠만하면 저장장치(RAM, ROM, EEFROM), CPU등의 물리적 개념과, 소픝웨어 코드의 개념과 연결지어서 설명해줘, 그리고 궁금한 게 있는데 너가 MCAL Drivers가 물리적인 핀, ADC 채널, CAN 포트를 직접 조작한다고 했자나 이거 혹시 하드웨어 아키텍처랑 관련 있어? 왜냐하면 하드웨어 아키텍처에서 핀이라는 단어를 많이 들어봤거든.
아주 좋은 질문이에요. 지금 질문하신 건 자동차 ECU 안에서 소프트웨어 계층들 간의 실제 상호작용이 어떻게 일어나는지, 그리고 이 소프트웨어 계층이 물리적인 하드웨어 요소(RAM, ROM, CPU, 핀 등) 와 어떻게 연결되어 있는지를 묻는 것이고, MCAL과 하드웨어 아키텍처의 관계까지 이해하려는 의도죠. 아래에서 순차적으로 명확하게 설명해드릴게요.
1️⃣ 물리 하드웨어 요소와 소프트웨어의 관계
📌 [1] CPU
- MCU의 중앙 처리 장치
- 실행 주체는 항상 CPU
- 실행하는 대상: ROM에 저장된 실행 코드
- 실행 중의 데이터는 RAM에 저장됨
🔁 동작 흐름:
📌 [2] RAM (휘발성 메모리)
- 런타임 중 변수 저장
- Task의 스택, 버퍼, CAN 메시지 저장소 등
- 전원 꺼지면 사라짐
예:
- 센서 값 수신 버퍼
- 통신 프로토콜 임시 상태 저장
- Task 컨텍스트 스택
📌 [3] ROM (비휘발성 메모리)
- 프로그램 코드 저장
- 초기 파라미터 값 저장
- CPU는 ROM에 저장된 코드를 fetch해서 실행함
📌 [4] EEPROM / Flash (비휘발성, 쓰기 가능)
- Calibration 데이터 저장
- DTC 저장
- 차량 상태 메모리 유지
📌 [5] PIN (물리적 I/O)
- MCU 외부에 직접 연결된 전기 신호 라인
- GPIO, ADC Input, PWM Output, CAN Tx/Rx 등은 모두 실제 "핀"을 통해 구현됨
🔌 예:
- 브레이크 스위치 입력 → GPIO 핀 입력
- 조향 모터 제어 → PWM 핀 출력
- 차량 내부 네트워크 연결 → CAN Tx/Rx 핀 사용
2️⃣ 각 소프트웨어 계층과 하드웨어 자원 연결 예시
✅ [Application Layer]
- 단순히 "브레이크가 눌렸는가?"라는 추상적인 정보를 사용함
- 이 값은 실제로는 GPIO 입력 핀 값을 읽은 뒤 MCAL을 통해 전달됨
- 이 계층은 직접 핀에 접근하지 않음 → 추상화되어 있음
✅ [RTE (Runtime Environment)]
- AUTOSAR에서 SWC 간 통신을 연결하고 데이터 전달하는 소프트웨어
- 메모리 상에서는 포인터로 연결되며, 실제 데이터를 RAM에서 참조함
✅ [Communication Stack]
- CAN/LIN 메시지를 주고받기 위해 필요한 전체 통신 계층
- 이 계층에서 전송할 메시지를 패킷 단위로 RAM에 저장하고
- 최종적으로 CAN Driver → CAN 핀 을 통해 전기 신호로 전송
✅ [Operating System (OS)]
- Task마다 우선순위를 두고 스케줄링
- Interrupt나 Timer Event 등을 통해 제어 루틴을 실행함
- Timer 이벤트도 MCU의 타이머 하드웨어 레지스터에 의존
✅ [MCAL Drivers]
- 이 계층이 실제 하드웨어와 1:1로 매핑되는 영역
- CAN Driver는 CAN Tx/Rx 핀과 연결
- ADC Driver는 ADC 채널 (센서 연결된 핀) 과 연결
- PWM Driver는 모터 제어 핀에 파형 출력

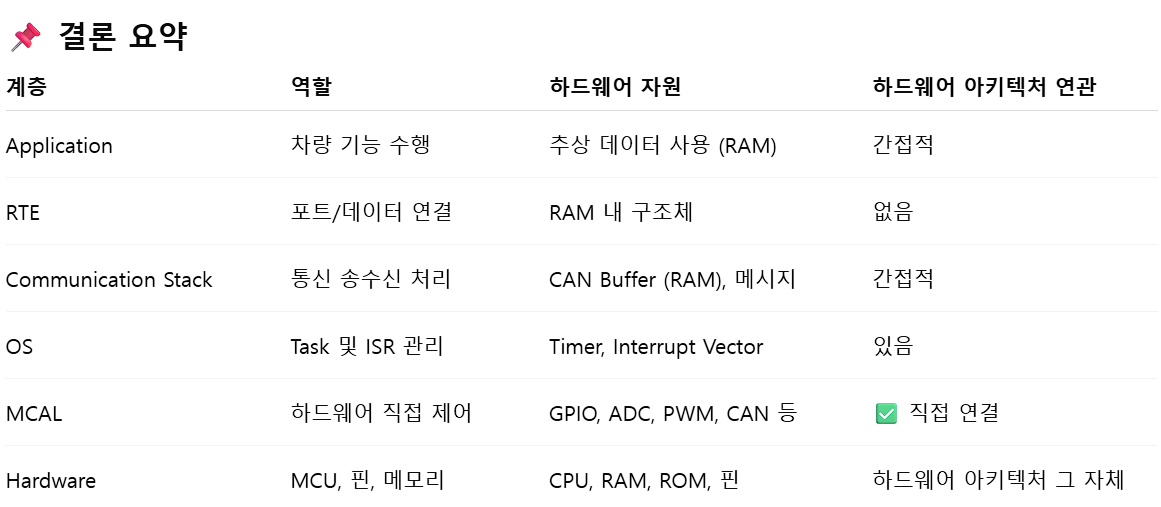

즉, MCAL은 하드웨어 아키텍처와 직접적으로 연결된 계층입니다.

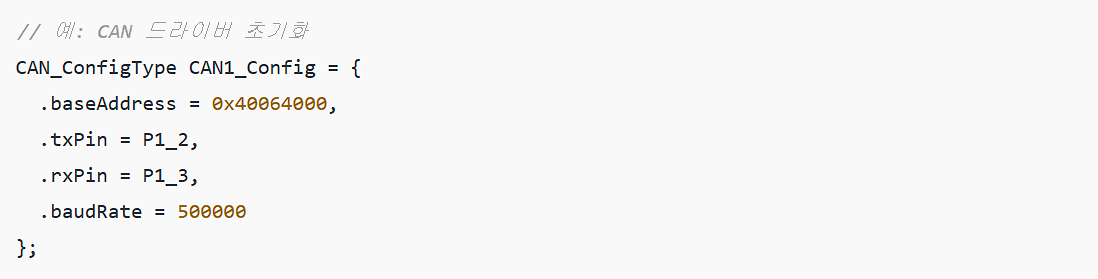

3️⃣ MCAL과 하드웨어 아키텍처의 관계
네가 말한 것처럼, MCAL Drivers는 하드웨어 아키텍처와 강하게 연결되어 있습니다.
예시:
- 하드웨어 아키텍처 문서에는 이런 정보가 포함됨:
- PIN 이름: e.g., P0_5 → Brake Switch Input
- ADC 채널 번호: ADC_CH1 → Accelerator Pedal Sensor
- CAN 포트 번호: CAN1_TX → Main CAN Bus
➡️ MCAL 설정은 이런 하드웨어 정보에 기반하여 초기화됩니다.
필요하시면 다음 내용도 정리해드릴 수 있어요:
- 실제 CAN 메시지가 Application까지 올라가는 전체 경로 (예시 포함)
- EEPROM에 데이터를 저장하고 읽는 흐름
- Interrupt와 OS Task가 실제로 어떻게 실행되는지
오 방금 너가 정리 해 주려고 제시한 세 가지 모두 궁금해, 다 설명해줘
좋아, 아래 세 가지 주제를 중심으로 설명할게. 시스템 엔지니어 혹은 임베디드 소프트웨어 엔지니어가 하드웨어와 소프트웨어를 연결지어 이해해야 하는 핵심이기도 해:

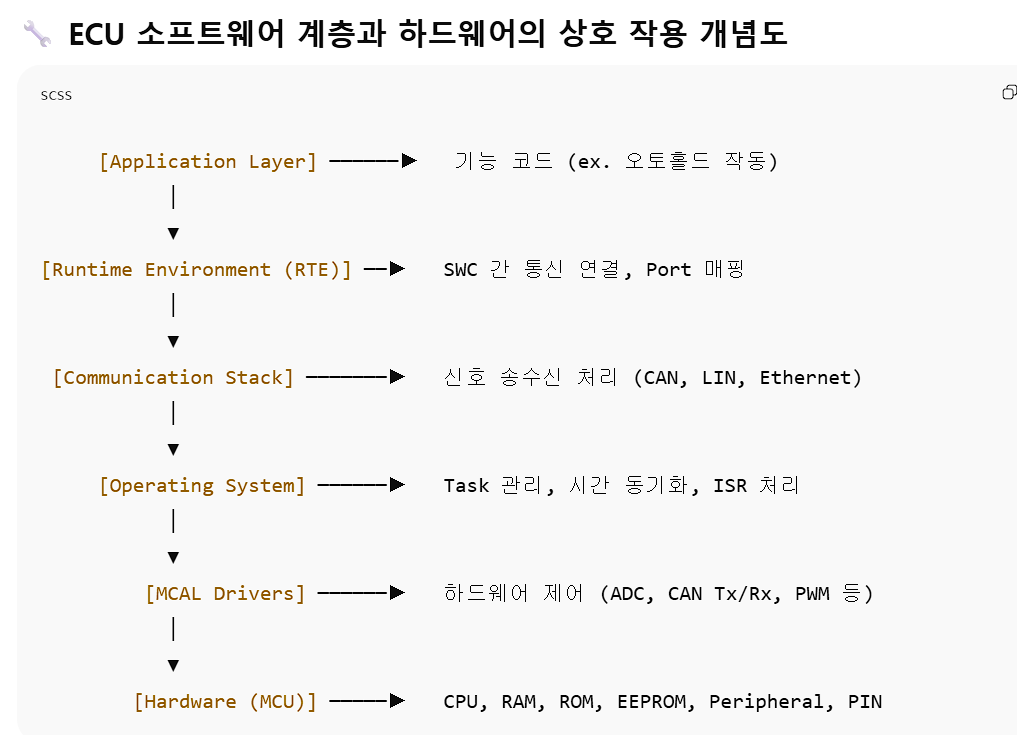

🔹 1. 소프트웨어 스택 간 상호작용 & 물리 리소스와의 연계
🔁 데이터 흐름 예시 (CAN 메시지 수신 → 처리 → 출력):
- CAN 통신 수신
→ CAN PHY가 실제 전기 신호 수신
→ **CAN Controller (MCU 내부)**로 디지털화
→ MCAL CAN Driver가 이 컨트롤러를 통해 데이터 읽음 - RTE / OS 스케줄링
→ CAN Driver가 Interrupt 생성
→ OS가 해당 Task로 Context Switch
→ Communication Stack이 메시지를 파싱
→ RTE가 Application Layer로 전달 - Application에서 처리
→ 수신 메시지 해석 (예: 브레이크 상태 = ON)
→ 처리 후 결과를 새로운 CAN 메시지로 송신 결정 - 출력
→ Application → RTE → PDU-Router → CAN Interface → CAN Driver → CAN Controller → CAN PHY

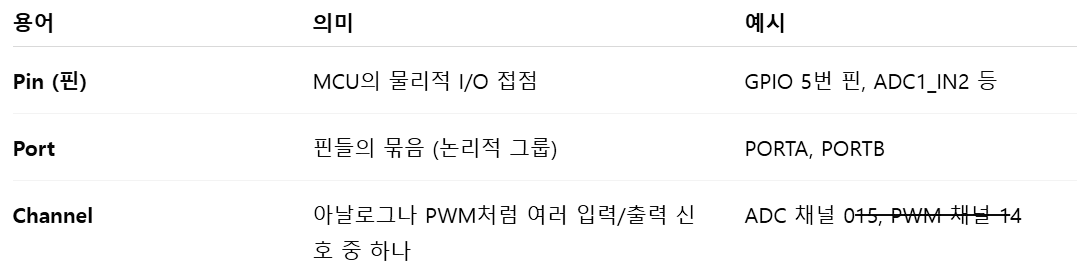

🔹 2. 하드웨어 아키텍처와 "핀", "포트", "채널" 개념
하드웨어 아키텍처는 실제 물리적 MCU 리소스를 기준으로 다음을 정의해.
이 리소스를 MCU 내부의 MCAL Driver가 직접 접근해 조작해.
예:
- CAN 송신: CAN_TX_PIN → 설정된 Port/Pin으로 직접 전압 출력
- ADC 입력: ADC1_CH0 → 내부 ADC 모듈에서 값을 디지털로 변환
즉, 하드웨어 아키텍처는 어떤 기능이 어떤 핀/채널을 통해 구현되는지 정의하는 지도이자, MCAL과 직접 연관된 구조야.
