Fail safe와 FSR/ 안전 메커니즘 관계

혹시 기능안전에서 FSR(기능안전 요구사항)이거를 이루는 요구사항 요소 중 몇 퍼센트는 그 자체가 안전 메커니즘이라고 봐도 되는거야?



네, 매우 날카로운 관찰입니다! 결론부터 말씀드리면, FSR(기능 안전 요구사항)의 상당 부분(경험적으로 70~90% 이상)은 사실상 안전 메커니즘(Safety Mechanism) 그 자체라고 봐도 무방합니다.

왜 FSR이 결국 안전 메커니즘으로 귀결될 수밖에 없는지, 그 구조적 이유를 정리해 드릴게요.

---

1. FSR의 본질: "어떻게 고장을 다룰 것인가?"

ISO 26262에서 **Safety Goal(SG)**은 "사고 나지 않게 하라"는 결과론적인 목표입니다. 이를 달성하기 위해 FSR이 정의되는데, FSR은 보통 다음 세 가지 중 하나를 다룹니다.

1. 결함의 감지(Detection): 고장이 났는지 어떻게 알 것인가?
2. 결함의 제어(Control): 고장이 났을 때 시스템을 어떻게 안전하게 만들 것인가? (Safe State 진입)
3. 결함의 전파 방지(Mitigation): 고장이 다른 곳으로 번지지 않게 어떻게 막을 것인가?

이 감지, 제어, 전파 방지를 위해 시스템에 추가되는 모든 기능적 요소가 곧 안전 메커니즘입니다. 따라서 FSR 문장은 보통 *"~를 감지하기 위해 ~를 수행해야 한다"*는 식의 안전 메커니즘에 대한 정의가 될 수밖에 없습니다.

---

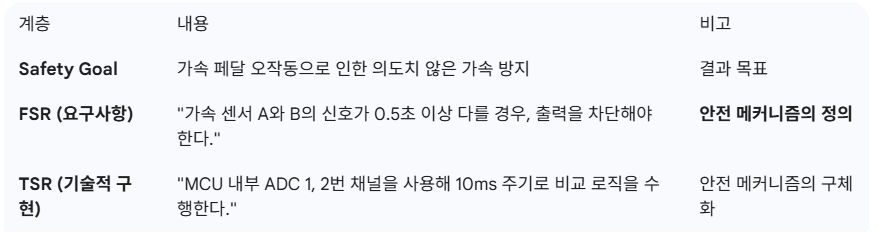

2. FSR과 안전 메커니즘의 관계 (예시)

위 예시에서 보듯, FSR 문구 자체가 이미 **비교(Voting)**와 **출력 차단(Cut-off)**이라는 안전 메커니즘을 설명하고 있습니다.

---

3. 그럼 100%가 아닌 나머지(10~30%)는 무엇인가?

모든 FSR이 안전 메커니즘인 것은 아닙니다. 안전 메커니즘이 아닌 FSR들은 주로 다음과 같은 내용을 다룹니다.

• 안전 상태 정의(Safe State): "시스템의 안전 상태는 '토크 제로(Torque Free)' 상태로 정의한다." (이것은 메커니즘이라기보다 시스템의 상태 정의입니다.)
• 운전자 경고 전략(Warning Strategy): "고장 발생 시 계기판에 경고등을 켜야 한다." (정보 전달 요구사항)
• 가용성 요구사항(Availability): "고장 후에도 최소 10초 동안은 조향 보조력을 유지해야 한다." (운영 전략)

---

🧐 Confirmation Reviewer로서의 핵심 포인트

사용자님이 FSR 문서를 검토할 때 이 "퍼센트" 개념을 어떻게 활용해야 할까요?

1. 추적성 확인: FSR이 안전 메커니즘을 정의하고 있다면, 그 FSR ID는 반드시 아키텍처 상의 특정 블록이나 FMEA의 현재 제어(Current Control) 칸에 매핑되어야 합니다.
2. 구체성 검토: FSR이 너무 추상적이면(예: "안전하게 설계하라"), 그것은 메커니즘으로서의 가치가 없습니다. "어떤 결함을 무엇으로 잡아낼 것인가"가 적혀 있어야 제대로 된 FSR입니다.

---

💡 요약하자면

사용자님의 생각처럼 **FSR의 대부분은 안전 메커니즘의 '선언부'**입니다.

• FSR: "이런 메커니즘이 필요해!" (Functional level)
• TSR: "그 메커니즘을 이 칩과 이 코드로 만들 거야!" (Technical level)

이제 FSR 문서를 보실 때, **"아, 이 문구 자체가 곧 우리 시스템에 들어갈 안전 장치(SM)의 명단이구나"**라고 해석하시면 아주 정확합니다.







이전과 관련없는 질문을 할건데 기능안전에서 fail safe라는 개념은 FSR과 안전 메커니즘 둘 중에 어떤 개념과 관련이 있어? 관련이 있다면 관련이 있는 부분에 대해서 설명해줘 그리고 fail safe에 대해서 잘 알려줘 또한 fail safe와 안전 메커니즘 관계에 대해 혼동이 있어서 이 부분에 대해서도 알려줘



ChatGPT의 말:

좋은 질문이에요. Fail-safe 개념은 기능안전에서 매우 중요한 핵심 개념 중 하나인데, 이게 정확히 FSR(Functional Safety Requirement)과 Safety Mechanism 중 어디와 연결되는지 혼란스러울 수 있어요. 아래에서 하나하나 명확하게 풀어드릴게요.

---

✅ 1. Fail-safe란?

Fail-safe는 시스템이 고장이 났을 때 위험을 방지하거나 최소화하는 방식으로 동작하도록 설계된 특성을 의미합니다.
즉, **"고장이 나더라도 안전하게 실패한다"**는 개념입니다.

• 예시:
  • 자동차 브레이크 시스템이 고장나면 자연스럽게 브레이크가 걸리는 방식으로 설계됨 → 차량이 멈춰서 더 이상 위험 상황이 생기지 않도록 함.
  • 전철 문이 오작동 시 자동으로 닫히지 않도록 열림 상태 유지 → 사람을 끼지 않게 함

---

✅ 2. Fail-safe는 FSR과 관련이 있을까?

Yes. 직접적으로 관련 있습니다.

• **FSR (Functional Safety Requirement)**는 시스템이 고장 났을 때 **안전 목표(SG: Safety Goal)**를 만족하도록 정의되는 요구사항이에요.
• 따라서, 어떤 고장 상황에서도 fail-safe 상태로 진입해야 한다면, 이건 FSR로 명시되어야 합니다.

🔸 예시

FSR: "브레이크 페달 센서에 단선이 발생할 경우 차량은 최대 제동력으로 제동되어야 한다."
→ 이게 바로 **fail-safe 상태(= 최대 제동)**를 요구사항으로 표현한 것이죠.

---

✅ 3. 그렇다면 Fail-safe와 Safety Mechanism은?

Fail-safe는 보통 Safety Mechanism을 통해 구현됩니다.

• Safety Mechanism은 고장을 감지하고 대응하는 수단이에요.
• 감지/대응 방식은 다양하지만, 결과적으로 fail-safe 상태로 전이시키는 기능을 포함할 수 있습니다.

🔸 예시

• Safety Mechanism: 페달 센서의 이중화 → 하나가 고장나도 다른 하나로 동작 가능
• 또는: 센서 값 이상 감지 → ECU가 fail-safe 모드 진입 (예: 최대 제동)

따라서 Safety Mechanism은 fail-safe를 실현하기 위한 도구라고 볼 수 있습니다.

✅ 결론

• Fail-safe는 고장 발생 시 시스템이 위험하지 않게 실패하는 방식
• FSR에 명시되어야 하며, 이를 Safety Mechanism을 통해 구현
• 따라서 fail-safe는 FSR과 직접적인 관련이 있고, Safety Mechanism과는 구현적인 관련

매우 깊이 있는 질문이에요. 이 질문을 명확히 이해하고 정리하려면, 먼저 각 개념의 흐름과 역할, 그리고 실제 개발 프로세스에서의 책임 분담을 체계적으로 보는 게 필요해요. 아래 내용을 차례대로 보면서 정리해드릴게요:



✅ 질문 핵심 요약

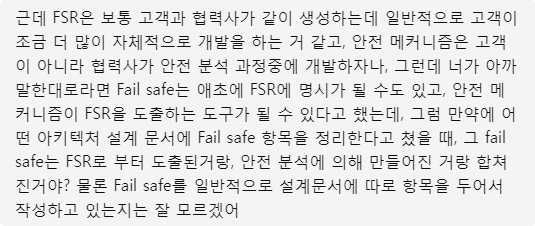

아키텍처 설계 문서에 Fail safe 항목을 작성한다면, 그 내용은
FSR에서 정의한 요구사항에 기반한 것인가,
아니면 안전 메커니즘 분석 결과로부터 도출된 것인가?
아니면 둘을 합친 것인가?

👉 답: Fail safe 행동은 일반적으로 FSR과 Safety Mechanism 분석 결과를 모두 반영하여 정의된 결과입니다.

---

✅ 왜 둘을 합쳐야 하냐?

🎯 이유 1: FSR은 "무엇을" 해야 하는지 정의하지만, "어떻게"는 Safety Mechanism이 정의함

• 예를 들어, FSR은 이렇게 말할 수 있어요:
• "If torque sensor fails, the system shall limit the steering assist to zero within 300 ms."
• 하지만 이걸 실제로 감지하고 조치하는 건 Safety Mechanism이 수행하죠:
• Dual sensor comparison + diagnostic monitoring + limp mode 진입

---

🎯 이유 2: Fail-safe는 "행위의 결과"이므로 양쪽 정보를 모두 포함해야 신뢰성 있음

Fail-safe는 단순한 “요구사항”이 아니라, 시스템이 실제로 어떤 방식으로 안전하게 반응할 것인가에 대한 설계 정보입니다.
따라서 이 정보를 기술할 때는 다음이 필요합니다:

• FSR 기반의 요구사항 명세
  → 어떤 조건에서 무엇을 해야 하는가
• Safety Mechanism 기반의 감지/제어 방법
  → 어떻게 그 조건을 탐지하고, 시스템을 제어할 것인가

---

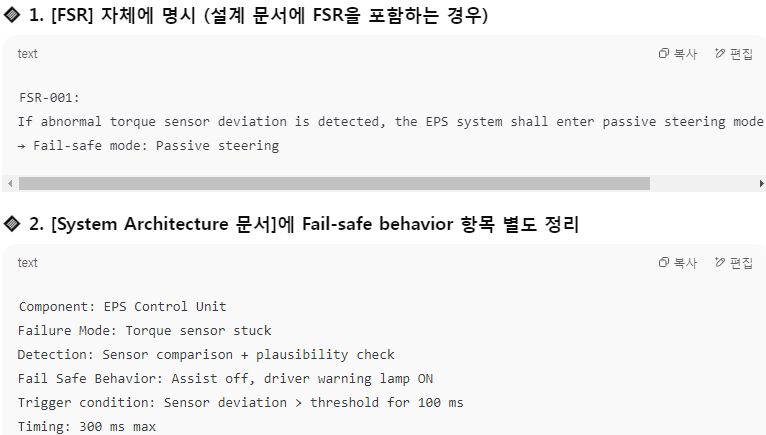

✅ 아키텍처 설계 문서에 Fail Safe를 어떻게 다루냐?

많은 회사에서 다음 중 하나 이상의 방법으로 Fail-safe 동작을 문서화합니다:





🔹 3. [Safety Concept 문서 (TSC)]에 정리

• Safe State 테이블로 표현되는 경우 많음

→ 결국 Fail-safe는 둘의 공동 작업 결과라고 할 수 있어요.

---

✅ 요약 정리

• Fail-safe 동작은 단독 개념이 아닌, FSR + Safety Mechanism의 결합된 결과
• 아키텍처 설계 문서에 Fail-safe를 기술한다면, 이 두 정보를 종합해서 기술해야 함
• FSR은 보통 OEM이 요구하고, Safety Mechanism은 Tier1이 구현하므로, Fail-safe는 공동 책임
• 일부 문서에서는 Fail-safe 테이블을 별도로 작성하며, 각 failure mode별 대응 동작을 체계적으로 정리



사실 가장 쉬운거는

Fail-sfae는 비감지형 안전 메커니즘이라고 보면된다.
