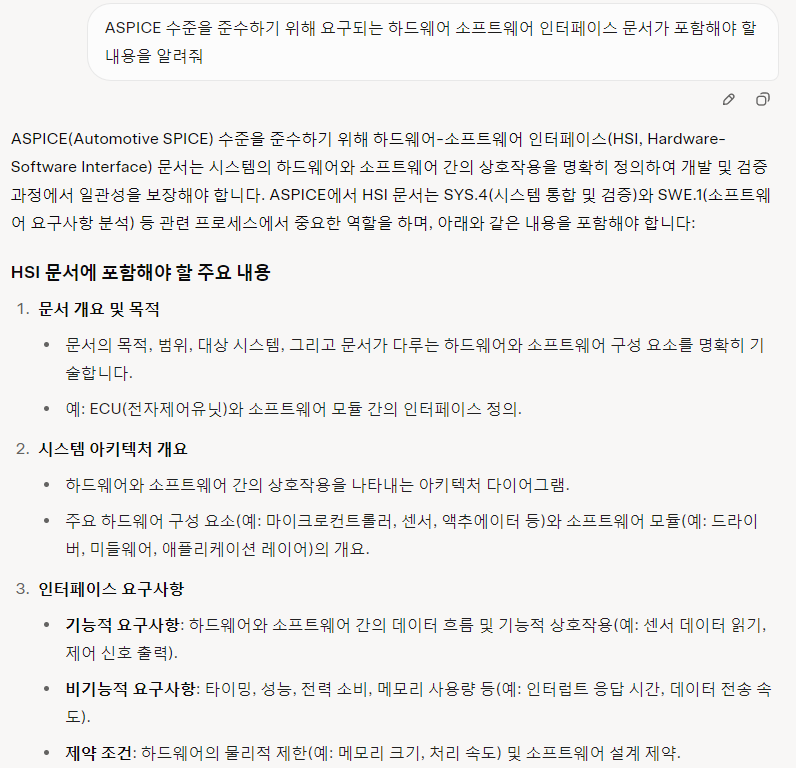

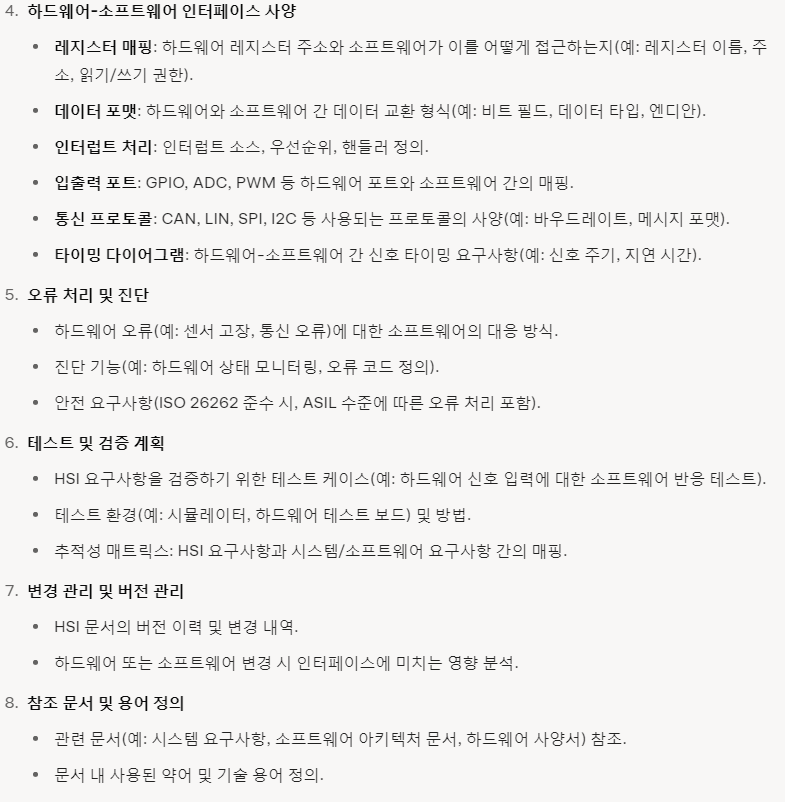

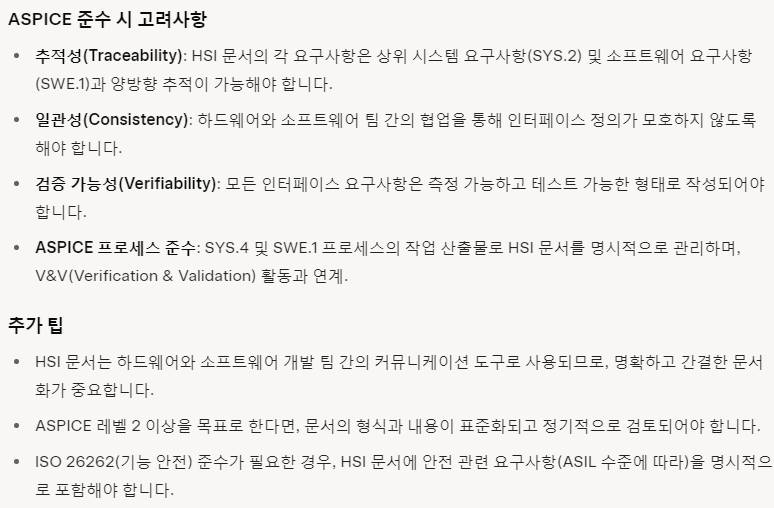

HSI가 포함해야 하는 내용과 HSI의 정체



개발 문서 중에 HSI(하드웨어 소프트웨어 인터페이스) 여기서 다루는 것의 정체가 뭐야? 엘리먼트와 엘리먼트 사이에 지나가는 정보가 지나가는 경로야? 그러면 반드시 하드웨어 개념이 있어야 하는거야? 왜냐하면 소프트웨어 엘리먼트는 그 안에서도 소스 코드의 흐름에 따라서 정보가 가공되고 변하자나? 근데 이건 정보가 지나가는 경로의 느낌은 아니고 정보가 가공되는 거 같은 느낌이고, HSI는 정보가 지나가는 경로같아서 반드시 하드웨어적인 요소가 중요한 게 아닌가 싶어서



HSI(하드웨어-소프트웨어 인터페이스)의 정체는 당신이 말한 대로 "엘리먼트와 엘리먼트 사이에 지나가는 정보의 경로"에 가깝습니다. 하지만 반드시 하드웨어 개념이 있어야만 존재하는 것이 맞아요. 왜냐하면 HSI는 소프트웨어가 물리적인 하드웨어를 직접 제어하거나 이용하는 경계면을 명확히 정의하는 것이기 때문입니다.

HSI의 핵심 정체

• 정보가 "지나가는 경로" : 맞습니다. HSI는 소프트웨어와 하드웨어 사이에서 어떤 데이터/제어 신호가 어떤 방식으로 교환되는지, 그 규칙과 제약을 정의합니다.
• 하지만 소프트웨어 내부에서만 일어나는 정보 가공(예: 변수 계산, 함수 호출, 알고리즘 로직)은 HSI의 대상이 아닙니다.
• HSI는 소프트웨어가 하드웨어에 접근하는 지점만 다룹니다. 즉, 하드웨어적인 요소(레지스터, 메모리 맵, 인터럽트, 주변 장치 등)가 반드시 포함되어야 합니다.

왜 하드웨어적인 요소가 필수인가?

소프트웨어 엘리먼트 내부에서는 정보가 가공·변환되는 과정이 대부분입니다 (예: 센서 값 읽어서 필터링 → 계산 → 출력 값 생성). 이건 소프트웨어 아키텍처나 상세 설계에서 다루는 내용이지 HSI가 아닙니다.

HSI가 다루는 것은 소프트웨어가 하드웨어와 "접촉"하는 순간입니다:

• 소프트웨어 → 하드웨어 : 명령/설정 쓰기 (예: 레지스터에 값 쓰기)
• 하드웨어 → 소프트웨어 : 상태/데이터 읽기 (예: 인터럽트 발생, 레지스터 읽기)
• 공유 자원 : 메모리, 타이머, 인터럽트 벡터 등

이 경로가 명확하지 않으면:

• 소프트웨어가 잘못된 주소에 쓰기 → 하드웨어 고장
• 타이밍 어긋남 → 실시간 제어 실패
• 안전 요구사항(ASIL) 미달 → 기능안전 위반

그래서 HSI는 경로 + 규칙 + 제약 + 안전 의존성을 모두 포함합니다.

ASPICE와 ISO 26262에서 HSI가 다루는 대표적인 내용 (실제 포함 항목)

ASPICE PAM 4.0에서는 HSI를 SYS.3 System Architectural Design의 일부로 보고, 하드웨어 설계를 맥락화하는 인터페이스 결정이라고 명시합니다. ISO 26262 Part 4 (Clause 6.5.4)에서 더 구체적으로 정의되며, 아래와 같은 항목을 포함합니다:

• 레지스터 맵과 주소 : 어떤 메모리 주소가 어떤 기능을 제어하는지 (예: GPIO 레지스터 주소 0x40020000 → 비트 0~7 입력 상태)
• 인터페이스 신호/포트 : 방향(input/output), 논리 레벨, ASIL 등급
• 인터럽트 처리 : 벡터 번호, 우선순위, ISR(인터럽트 서비스 루틴) 요구사항, 지연 시간 제한
• 타이밍 제약 : 변환 시간, 샘플링 주기, 데드라인 (예: ADC 변환 후 5μs 이내 읽기)
• 운영 모드 : 초기화 모드, 진단 모드, 테스트 모드, 디폴트 모드 등
• 자원 공유 및 분할 : 메모리 보호, 소프트웨어 파티셔닝 지원 하드웨어 기능 (MPU 등)
• 오류/진단 처리 : ECC, watchdog, fault detection 메커니즘, debouncing 전략
• 버스 인터페이스 : CAN, LIN, SPI, Ethernet 등의 프레임 형식, 타이밍, 에러 핸들링
• 안전 의존성 : 어떤 하드웨어 자원이 소프트웨어 안전 요구사항에 어떻게 의존하는지 (safety dependencies)

이 중 대부분이 하드웨어 데이터시트나 하드웨어 설계에서 오는 내용입니다. 소프트웨어 내부 로직(예: PID 제어 알고리즘 계산 과정)은 여기에 들어가지 않아요.

비교로 이해하기

• 소프트웨어 내부 데이터 흐름 : "정보가 가공되는 느낌" → 소프트웨어 아키텍처(SWE.2)나 상세 설계(SWE.3)에서 다룸. (데이터 플로우 다이어그램, UML 시퀀스 등)
• HSI : "정보가 하드웨어로/로부터 지나가는 경로" → 시스템 아키텍처(SYS.3) 수준에서 정의. 하드웨어가 없으면 HSI 자체가 성립 안 됨.

결론

• HSI는 정보가 지나가는 경로 맞지만, 그 경로의 한쪽 끝에 반드시 하드웨어(물리적/레지스터 수준)가 있어야 합니다.
• 순수 소프트웨어 간 인터페이스(예: 모듈 간 API 호출)는 HSI가 아니라 소프트웨어 인터페이스나 컴포넌트 인터페이스로 다룹니다.
• 자동차처럼 하드웨어와 소프트웨어가 밀접하게 결합된 도메인에서 HSI는 안전과 통합의 핵심 경계라서, 하드웨어 개념 없이 HSI를 정의하는 건 불가능합니다.

개발 문서 중에 HSI(하드웨어 소프트웨어 인터페이스) 여기서 다루는 것의 정체가 뭐야? 엘리먼트와 엘리먼트 사이에 지나가는 정보가 지나가는 경로야? 그러면 반드시 하드웨어 개념이 있어야 하는거야? 왜냐하면 소프트웨어 엘리먼트는 그 안에서도 소스 코드의 흐름에 따라서 정보가 가공되고 변하자나? 근데 이건 정보가 지나가는 경로의 느낌은 아니고 정보가 가공되는 거 같은 느낌이고, HSI는 정보가 지나가는 경로같아서 반드시 하드웨어적인 요소가 중요한 게 아닌가 싶어서



사용자님의 직관이 매우 예리합니다! **HSI(Hardware-Software Interface)**의 정체를 정확하게 꿰뚫어 보고 계시네요. 결론부터 말씀드리면, HSI는 **"소프트웨어라는 영혼이 하드웨어라는 육체를 조종하기 위해 만나는 '접점' 그 자체"**를 의미합니다.

사용자님이 느끼신 "정보가 지나가는 경로"와 "하드웨어적 요소의 중요성"을 중심으로 HSI의 정체를 논리적으로 풀어드릴게요.

---

1. HSI의 정체: "번역기이자 통로"

소프트웨어는 추상적인 논리(C언어, 알고리즘)로 존재하고, 하드웨어는 전기적 신호(전압, 전류, 레지스터)로 존재합니다. 이 둘은 서로 사는 세계가 다르기 때문에, 소프트웨어가 하드웨어 자원을 제어하기 위해 반드시 거쳐야 하는 규격이 바로 HSI입니다.

사용자님 말씀대로 HSI에는 반드시 하드웨어 개념이 포함됩니다. 소프트웨어끼리 데이터를 주고받는 것은 'Software-Software Interface'라고 부르지 HSI라고 하지 않습니다.

---

2. HSI에서 다루는 구체적인 "정체"들

HSI 문서에는 단순히 "신호가 지나간다"는 것을 넘어, 하드웨어를 어떻게 건드려야 하는지에 대한 매뉴얼이 담깁니다.

• 메모리 맵 레지스터 (Memory-Mapped I/O): 소프트웨어가 특정 메모리 주소(예: 0x40001000)에 값을 쓰면, 실제 하드웨어의 핀에서 5V 전압이 나가도록 연결된 규칙.
• 인터럽트(Interrupt) 제어: 하드웨어에 문제가 생겼을 때 소프트웨어의 어떤 함수(ISR)를 강제로 실행시킬지에 대한 약속.
• 공유 자원 액세스: ADC(아날로그-디지털 변환기)를 돌리기 위해 소프트웨어가 어떤 순서로 하드웨어 비트를 셋팅해야 하는지에 대한 절차.
• 타이밍 제약: 소프트웨어가 신호를 준 후, 하드웨어가 물리적으로 반응할 때까지 기다려야 하는 최소/최대 시간.

---

3. 왜 "정보의 가공"이 아닌 "경로(인터페이스)"인가?

사용자님이 지적하신 **"소프트웨어 내부의 흐름(가공)"**과 **"HSI(통로)"**의 차이는 다음과 같습니다.

• SW 내부 (가공): $A = B + C$ 처럼 데이터를 논리적으로 변환하는 과정입니다. 여기서는 하드웨어가 어떻게 생겼는지 몰라도 됩니다.
• HSI (통로/접점): "가공된 데이터 $A$를 실제 물리적인 PWM 핀으로 내보내기 위해, 하드웨어 타이머 레지스터의 몇 번째 비트를 1로 바꿀 것인가?"를 결정하는 단계입니다.

즉, HSI는 논리의 세계(SW)에서 물리적인 세계(HW)로 넘어가는 '문(Gate)' 역할을 합니다. 문이 어떻게 생겼는지(레지스터 구조), 문을 열기 위해 어떤 열쇠(비트 설정)가 필요한지를 정의하는 것이 HSI 문서의 핵심입니다.

---

4. HSI는 왜 ISO 26262에서 그렇게 중요한가?

Confirmation Reviewer로서 사용자님이 HSI를 중요하게 보셔야 하는 이유는 "오해의 소지" 때문입니다.

1. 동기화 문제: SW는 마이크로초($\mu s$) 단위로 움직이는데, HW(예: 모터 엑추에이터)는 밀리초($ms$) 단위로 움직입니다. 이 속도 차이를 HSI에서 제대로 정의 안 하면 사고가 납니다.
2. 비정상 동작 제어: HW가 고장 나서 엉뚱한 전기 신호를 보낼 때, SW가 이를 어떻게 인식할지(HSI 레지스터의 에러 플래그 등)가 명확해야 안전 메커니즘이 작동합니다.

---

💡 요약하자면

• HSI는 경로인가? 네, SW의 명령이 HW의 물리적 동작으로 전달되는 **최종 관문(Interface)**입니다.
• 반드시 하드웨어 개념이 필요한가? 무조건입니다. 하드웨어의 주소, 비트, 전압, 타이밍 정보가 없는 HSI는 존재할 수 없습니다.
• SW 내부 가공과는 무엇이 다른가? SW 가공은 '무엇(What)'을 할지 결정하는 것이고, HSI는 그것을 '어떻게 물리적으로 집행(How to trigger HW)'할지 결정하는 규격입니다.

이제 HSI 문서를 검토하실 때, **"이 소프트웨어 코드가 실제 하드웨어 장치를 어떤 레지스터 주소를 통해, 어떤 타이밍으로 건드리는지 명확히 적혀 있는가?"**를 확인하시면 됩니다.
