DFA 아키텍처에서 CF,CCF 식별

혹시 DFA를 수행하려고 하는데 , 엘리먼트로 표현되어 있는 아키텍처 그림을 보고 CF, CCF, CMF를 어떻게 구분해야돼?









DFA (Dependent Failure Analysis)는 ISO 26262에서 독립성(Independence) 및 간섭으로부터의 자유(Freedom From Interference, FFI) 를 확인하는 핵심 활동입니다. 아키텍처 그림(블록 다이어그램, 인터페이스 다이어그램 등)을 보면서 CF(Cascading Failure), CCF(Common Cause Failure), CMF(Common Mode Failure)를 구분하고 식별하는 것은 DFA의 시작점입니다.

이 세 가지 종속 고장 유형을 어떻게 구분해야 하는지, 그리고 아키텍처 그림을 보면서 어떤 부분을 중점적으로 찾아야 하는지 설명해 드릴게요.

---

1. 종속 고장의 기본 개념:

우선, CF, CCF, CMF는 모두 **종속 고장(Dependent Failures, DF)**의 일종입니다. 종속 고장은 두 개 이상의 엘리먼트의 고장 확률이 서로 독립적이지 않아서, 단순히 각 고장 확률을 곱하는 방식으로 전체 고장 확률을 계산할 수 없는 경우를 말합니다. 즉, 하나의 이벤트가 여러 엘리먼트의 고장을 유발할 수 있는 경우입니다.

---

2. CF (Cascading Failure, 계단식 고장)

• 정의: 한 엘리먼트의 고장이 다른 엘리먼트의 고장을 연쇄적으로 유발하는 형태의 종속 고장입니다. '도미노 효과' 또는 '전파 고장'이라고도 볼 수 있습니다.
• 아키텍처 그림에서 식별 방법:
  • 데이터/제어 흐름: 엘리먼트 간의 데이터 또는 제어 신호 흐름을 따라가며, 상위(또는 이전 단계) 엘리먼트의 고장이 하위(또는 다음 단계) 엘리먼트의 입력에 영향을 미쳐 고장을 유발할 수 있는지 확인합니다.
    • 예시 1: 센서 A의 출력 오류 (고장) -> 이 센서 A의 데이터를 사용하는 ECU B의 계산 오류 (고장) -> ECU B의 명령에 따라 작동하는 액추에이터 C의 오작동 (고장). (직렬 연결)
    • 예시 2: 전압 레귤레이터의 과전압 출력 (고장) -> 과전압에 직접 연결된 모든 다운스트림 엘리먼트(MCU, 센서 등)의 손상 (고장).
  • 자원 고갈/오버로드: 한 엘리먼트가 비정상적으로 자원(예: CPU 시간, 메모리, 통신 대역폭)을 소비하여 다른 엘리먼트가 정상 작동에 필요한 자원을 얻지 못해 고장 나는 경우를 찾습니다.
    • 예시 3: 소프트웨어 모듈 A가 무한 루프에 빠져 CPU를 독점 (고장) -> 다른 중요 소프트웨어 모듈 B가 제때 실행되지 못해 타임아웃 발생 (고장). (FFI의 '실행 시간/타이밍' 간섭)
  • 물리적 인접성 및 직접적인 영향: 물리적으로 인접한 엘리먼트 간의 직접적인 영향(예: 과열, 진동)으로 인한 고장 전파를 고려합니다.
    • 예시 4: MCU A의 과열 (고장) -> 인접한 메모리 IC B의 오작동 (고장).

---

3. CCF (Common Cause Failure, 공통 원인 고장)

• 정의: 두 개 이상의 독립적인 엘리먼트가 단일하고 공통적인 원인으로 인해 동시에 또는 거의 동시에 고장 나는 형태의 종속 고장입니다. 이 엘리먼트들은 서로에게 직접적인 인과 관계는 없습니다.
• 아키텍처 그림에서 식별 방법: 여러 엘리먼트가 '공유하는 것' 또는 '영향을 받는 공통 요소' 를 찾습니다.
  • 공통 자원 (Shared Resources):
    • 전원: 여러 ECU, 센서, 액추에이터가 동일한 전원 라인/회로에 연결되어 있는 경우, 해당 전원 공급 장치의 고장은 모든 연결된 엘리먼트의 동시 고장을 유발할 수 있습니다.
    • 클록: 여러 MCU 또는 IC가 동일한 클록 소스를 사용하는 경우, 클록 소스의 고장은 동시 고장을 유발할 수 있습니다.
    • 리셋 회로: 여러 엘리먼트가 동일한 리셋 신호를 받는 경우, 리셋 회로의 고장은 동시 고장을 유발할 수 있습니다.
    • 공유 메모리/캐시: 여러 소프트웨어 파티션이나 코어가 동일한 물리적 메모리 영역이나 캐시를 사용하는 경우.
    • 공통 통신 버스: 여러 ECU가 하나의 CAN 버스를 통해 통신하는 경우, CAN 버스 자체의 고장은 모든 연결된 ECU의 통신 고장을 유발할 수 있습니다.
  • 공통 설계/제조 결함 (Common Design/Manufacturing Flaws):
    • 아키텍처 그림에서는 직접 보이지 않지만, 동일한 부품(Part Number)이 여러 곳에 사용되었거나, 동일한 설계 패턴(Design Pattern)이 반복적으로 적용된 경우를 염두에 둡니다. (이는 DFA 분석 시 FMEA, 설계 문서와 함께 검토 필요)
    • 예시: 동일한 제조사의 특정 배치(Batch)에서 생산된 반도체 칩에 공통적인 결함이 있을 경우, 이 칩을 사용하는 모든 엘리먼트가 동시에 고장 날 가능성.
    • 예시: 중복된 소프트웨어 모듈들이 동일한 버그를 가지고 있는 경우.
  • 공통 개발 환경/도구 (Common Development Environment/Tools):
    • 동일한 컴파일러 버전, 링커, IDE 등을 사용하여 생성된 소프트웨어에 공통된 오류가 발생할 가능성.
    • 동일한 버전의 라이브러리/펌웨어가 여러 엘리먼트에 사용된 경우.
  • 공통 환경 요인 (Common Environmental Factors):
    • 물리적 인접성: 같은 PCB 위에 있거나, 같은 하우징 안에 있어 **온도, 진동, 습도, EMI(전자기 간섭)**와 같은 외부 환경 요인에 동시에 노출되는 경우.
    • 예시: 엔진룸 내부의 높은 온도가 두 개의 독립된 센서에 동시에 영향을 미치는 경우.

---

4. CMF (Common Mode Failure, 공통 모드 고장)

• 정의: CMF는 CCF의 특정 유형입니다. 즉, 하나의 공통 원인으로 인해 여러 엘리먼트가 동일한 방식으로 고장 나는 경우를 CMF라고 합니다.
  • ISO 26262-10 Annex B.3.2에서는 CMF를 "A type of common cause failure (CCF) where multiple items fail in the same mode."라고 정의합니다.
  • 모든 CMF는 CCF이지만, 모든 CCF가 CMF인 것은 아닙니다 (예: 하나의 CCF가 여러 엘리먼트를 다른 고장 모드로 고장 내게 할 수도 있음). 그러나 실무에서는 종종 CCF와 CMF를 혼용하여 사용하기도 합니다. 중요한 것은 '공통 원인'과 '동시성'입니다.
• 아키텍처 그림에서 식별 방법:
  • CCF를 식별하는 방법과 동일하게, 여러 엘리먼트가 공유하는 자원이나 공통 요인을 찾습니다.
  • 여기에 '동일한 고장 모드로 고장 날 가능성' 이 높은지 추가로 판단합니다.
    • 예시 1 (전원 CCF + CMF): 동일한 전원 IC 고장 -> 두 개의 독립된 MCU가 모두 '전원 꺼짐' (No Function) 고장 모드로 동시에 고장 남.
    • 예시 2 (소프트웨어 CCF + CMF): 두 개의 중복된 소프트웨어 모듈이 동일한 버그를 가지고 있음 -> 동일한 입력 조건에서 두 모듈 모두 '잘못된 계산' (Erroneous Function) 고장 모드로 동시에 고장 남.

---

DFA 수행 시 아키텍처 그림 활용 팁:

1. 구성 요소 식별: 시스템을 구성하는 모든 주요 엘리먼트(ECU, 센서, 액추에이터, 전원 모듈, 통신 버스, 소프트웨어 파티션 등)를 명확히 식별합니다.
2. 연결성 분석: 각 엘리먼트 간의 전력, 데이터, 클록, 제어 신호 등의 물리적/논리적 연결을 상세히 분석합니다. 어떤 엘리먼트들이 어떤 자원을 공유하는지 표시합니다.
3. 물리적 레이아웃 고려: PCB 레이아웃, 하우징, 냉각 방식 등 물리적 인접성과 환경 노출 요인을 함께 고려합니다.
4. 다양한 관점의 질문: 위에서 설명한 CF, CCF, CMF의 정의를 바탕으로, 각 연결 지점, 공유 자원, 환경 노출 지점 등에서 어떤 종류의 종속 고장이 발생할 수 있을지 질문을 던져봅니다.

DFA는 반복적인 과정이며, 아키텍처가 구체화될수록 더 상세하고 정확한 분석이 가능해집니다. 초기 단계에서는 큰 그림에서 종속성을 식별하고, 설계가 진전됨에 따라 더 깊이 있는 분석을 수행해야 합니다.





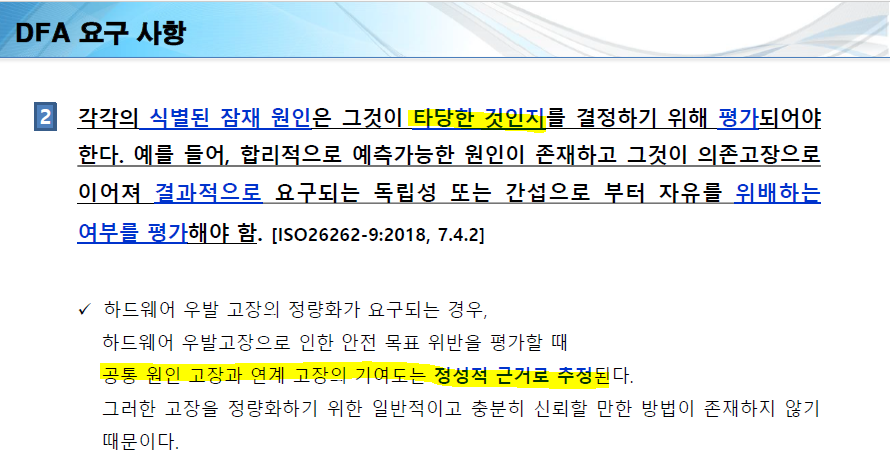

추가 DFA관련 지식









SW DFA를 한다고 쳐봐 근데 A컴포넌트가 어떤 처리를 하고 결과를 냈는데 그 처리가 잘못되어서 잘못된 변수를 만들었어 그래서 그 잘못된 변수를 받아들여서 처리하는 B컴포넌트도 그럼 당연히 고장날거 아니야? 그러면 솔직히 소프트웨어를 구성하는 모든 컴포넌트가 다 잠재적으로 연쇄 고장이 생기지 않아? 그러면 DFA를 통해서 연쇄고장을 찾는게 너무 무의미해 보여. 그리고 너가 안전 목표를 위배할 중대한 고장만 보라했자나, 근데 솔직히 모든 컴포넌트 하나라도 제 역할을 제대로 못하고 고장나면 안전 목표 위배하지 않아?



1. 질문 요약

질문을 간단히 정리하면:

1. 문제 1: 소프트웨어에서 A 컴포넌트가 잘못된 출력을 만들면, 이를 입력으로 받는 B 컴포넌트도 고장나는 게 당연해 보인다. 그러면 소프트웨어의 모든 컴포넌트가 잠재적으로 연쇄 고장 위험이 있는 것 아니냐?
2. 문제 2: DFA로 연쇄 고장을 분석하는 게 너무 광범위해서 무의미해 보인다.
3. 문제 3: 모든 컴포넌트의 고장이 안전 목표(Safety Goal)를 위반하는 거 아니냐? 그러면 안전 목표 위반 여부로 연쇄 고장을 필터링해도 여전히 모든 고장이 중요해 보인다.

이제 각 문제에 대해 답변하면서 오해를 풀고, DFA의 가치를 설명해볼게요.

---

2. 문제 1: 모든 소프트웨어 컴포넌트가 연쇄 고장 위험을 가지나?

"A 컴포넌트가 잘못된 변수를 만들었고, 이를 B 컴포넌트가 받아서 처리하면 당연히 B도 고장날 거 아니야? 그러면 모든 컴포넌트가 연쇄 고장 위험을 가진 거 아닌가?"

맞습니다. 소프트웨어는 본질적으로 컴포넌트 간 데이터 흐름이 긴밀하게 연결되어 있어서, 한 컴포넌트의 잘못된 출력이 후속 컴포넌트로 전파될 가능성이 높습니다. 특히, 소프트웨어는 하드웨어처럼 물리적 고장이 아니라 논리적 오류(예: 잘못된 변수 값, 예외 처리 실패 등)로 인해 연쇄 고장이 쉽게 발생할 수 있습니다.

하지만 모든 연쇄 고장이 중요한 건 아니다

• 핵심 포인트: 모든 연쇄 고장이 시스템의 안전 목표를 위반하는 건 아닙니다. 소프트웨어에서 컴포넌트 간 데이터 흐름이 잘못되더라도, 그 결과가 안전성(Safety)에 영향을 미치지 않는다면 DFA에서는 우선순위가 낮습니다.
• 예시:
  • A 컴포넌트가 잘못된 UI 렌더링 데이터를 만들어 B 컴포넌트가 잘못된 화면을 표시해도, 이게 운전자의 생명이나 차량 제어에 영향을 미치지 않는다면(예: 인포테인먼트 시스템), 안전 목표와 무관합니다.
  • 반면, A 컴포넌트가 브레이크 제어 신호를 잘못 만들고, B 컴포넌트가 이를 받아 잘못된 제동 명령을 내리면, 이는 안전 목표(예: "차량이 의도치 않게 정지하거나 제동 실패하지 않음")를 위반할 수 있습니다.

연쇄 고장의 범위

• 소프트웨어에서 모든 컴포넌트가 잠재적으로 연쇄 고장 위험을 가진다고 느낄 수 있지만, 모든 데이터 흐름이 안전 관련(Safety-Critical)인 건 아닙니다.
• DFA에서는 **안전 요구사항(Safety Requirements)**과 연결된 컴포넌트와 데이터 흐름만 집중적으로 분석합니다. 예를 들어, ISO 26262에서는 ASIL(Automotive Safety Integrity Level)이 높은 기능(예: 브레이크, 스티어링)과 관련된 컴포넌트만 연쇄 고장 분석의 주요 대상이 됩니다.

오해 풀기

• "모든 컴포넌트가 연쇄 고장 위험을 가진다"는 직관은 맞지만, DFA에서는 위험의 영향도를 평가해서 분석 범위를 좁힙니다. 모든 컴포넌트를 다 분석하면 리소스가 낭비되니, 안전에 직접적인 영향을 미치는 경우만 다룹니다.
• 대응 방안: 연쇄 고장을 줄이기 위해 소프트웨어 설계에서 방어적 프로그래밍(Defensive Programming), 입력 검증(Input Validation), 오류 처리(Error Handling), 또는 중복성(Redundancy) 같은 메커니즘을 추가합니다. 예를 들어, B 컴포넌트가 A의 입력을 받기 전에 값의 범위나 유효성을 체크하면 연쇄 고장을 방지할 수 있습니다.

---

3. 문제 2: DFA로 연쇄 고장을 찾는 게 무의미해 보인다?

"연쇄 고장이 너무 많아서 DFA로 분석하는 게 무의미해 보인다."

이건 DFA의 목적과 접근 방식을 이해하면 해결될 수 있는 오해입니다. DFA가 모든 가능한 연쇄 고장을 다 찾아내서 제거하려는 게 아니라, 안전 목표를 위협하는 연쇄 고장을 식별하고 완화하는 데 초점을 맞춥니다.

DFA의 목적

• DFA(Dependent Failure Analysis)는 연쇄 고장(Cascading Failure)과 공통 원인 고장(Common Cause Failure, CCF)을 포함한 종속 고장을 분석해, 시스템의 안전성을 보장하는 데 필요한 조치를 찾는 과정입니다.
• 소프트웨어 DFA에서는 특히:
  1. 고장 전파 경로 식별: 어떤 컴포넌트의 출력이 다른 컴포넌트로 전파되어 안전 문제를 일으킬지 분석.
  2. 위험도 평가: 그 고장이 ASIL 등급에 따라 안전 목표를 위반할 가능성을 평가.
  3. 완화 조치 제안: 연쇄 고장을 막기 위한 설계 개선(예: 입력 검증, 모니터링, Fail-Safe 로직) 제안.

DFA가 무의미하지 않은 이유

• 선택적 분석: DFA는 시스템 전체를 다 분석하지 않습니다. FMEA(Failure Mode and Effects Analysis)나 FTA(Fault Tree Analysis) 같은 다른 분석 결과와 연계해, 안전 관련 컴포넌트에 초점을 맞춥니다. 예를 들어, 브레이크 제어 소프트웨어만 집중적으로 보고, 내비게이션 UI는 제외할 수 있습니다.
• 효율적 리소스 사용: 모든 연쇄 고장을 다 다루는 게 아니라, 위험도가 높은 고장만 다룹니다. 이를 통해 분석의 효율성을 높입니다.
• 실제 사례: 자동차 산업에서 DFA를 통해 연쇄 고장을 분석한 결과, 특정 소프트웨어 모듈에 입력 검증 로직을 추가하거나, 중복된 제어 경로를 설계해 안전성을 크게 높인 사례가 많습니다.

예시로 이해하기

• 상황: A 컴포넌트가 잘못된 속도 데이터를 만들고, B 컴포넌트가 이를 받아 ABS(안티록 브레이크 시스템)를 잘못 제어.
• DFA 분석:
  1. A → B로의 데이터 흐름이 안전 목표("ABS가 올바르게 작동해야 함")를 위반할 수 있는지 확인.
  2. 연쇄 고장을 막기 위해 A의 출력에 범위 체크를 추가하거나, B에 독립적인 속도 검증 로직을 추가.
• 결과: DFA를 통해 고장 전파 경로를 식별하고, 설계 개선으로 안전성을 확보.

---

4. 문제 3: 모든 컴포넌트 고장이 안전 목표를 위반하나?

"모든 컴포넌트 하나라도 제 역할을 못하면 안전 목표를 위배하지 않나?"

이 질문은 기능안전에서 매우 중요한 주제입니다. 하지만 모든 컴포넌트의 고장이 안전 목표를 위반하는 건 아닙니다. 안전 목표는 시스템의 최상위 기능적 요구사항과 연결되어 있으며, 모든 컴포넌트가 동일한 중요도를 가지는 건 아닙니다.

안전 목표와 컴포넌트의 관계

• 안전 목표(Safety Goal): 시스템이 달성해야 하는 최상위 안전 요구사항입니다. 예: "차량이 의도치 않게 가속하지 않음" 또는 "브레이크가 항상 제동 가능해야 함".
• 컴포넌트의 역할: 모든 컴포넌트가 안전 목표에 직접적으로 기여하는 건 아닙니다. 예를 들어:
  • 브레이크 제어 소프트웨어는 안전 목표에 직접 관련.
  • 인포테인먼트 시스템의 음악 재생 소프트웨어는 안전 목표와 무관.
• 고장 영향도: 컴포넌트 고장이 안전 목표를 위반하려면, 그 고장이 시스템 수준에서 안전 관련 기능에 영향을 미쳐야 합니다. 예를 들어, UI 컴포넌트가 잘못된 색상으로 화면을 표시해도 운전자의 생명에 영향을 미치지 않는다면 안전 목표 위반이 아닙니다.

DFA에서 안전 목표 위반 여부 판단

• DFA에서는 FMEA나 HARA(Hazard Analysis and Risk Assessment) 결과를 바탕으로, 어떤 컴포넌트의 고장이 안전 목표를 위반할 수 있는지 판단합니다.
• ASIL 분류: ISO 26262에 따라 안전 요구사항은 ASIL A~D로 분류됩니다. ASIL D(가장 높은 위험도) 컴포넌트의 고장은 안전 목표 위반 가능성이 높지만, ASIL A나 QM(Quality Management, 비안전 관련) 컴포넌트는 그렇지 않을 수 있습니다.
• 예시:
  • 브레이크 제어 소프트웨어의 고장은 ASIL D로 분류 → 안전 목표 위반 가능.
  • 내비게이션 소프트웨어의 고장은 QM으로 분류 → 안전 목표와 무관.

오해 풀기

• 모든 고장이 안전 목표를 위반하지 않음: 컴포넌트 고장이 시스템의 기능적 품질(예: 사용자 경험)에 영향을 미칠 수는 있지만, 반드시 안전 목표를 위반하는 건 아닙니다.
• 중요도 구분: DFA는 안전 목표와 직접 관련된 컴포넌트와 고장 경로만 집중적으로 분석하므로, 모든 고장을 다 다루지 않습니다.

---

5. DFA를 의미 있게 만드는 방법

DFA가 무의미해 보일 수 있는 이유는 분석 범위가 너무 넓게 느껴지기 때문입니다. 이를 해결하려면:

1. HARA와 연계: HARA를 통해 시스템의 위험 시나리오와 안전 목표를 명확히 정의하고, DFA에서 이와 관련된 연쇄 고장만 분석.
2. 컴포넌트 우선순위 설정: ASIL 등급이 높은 컴포넌트와 데이터 흐름에 초점을 맞춤.
3. 설계 개선: 연쇄 고장을 막기 위해 소프트웨어 설계에 입력 검증, 오류 감지, Fail-Safe 메커니즘을 추가.
4. 모듈화: 소프트웨어를 모듈화해 컴포넌트 간 의존성을 줄이고, 연쇄 고장 전파를 최소화.

예시 설계 개선

• 상황: A 컴포넌트가 잘못된 속도 데이터를 B 컴포넌트로 보냄.
• 완화 조치:
  • A에 출력 검증 로직 추가(예: 속도 값이 0~300km/h 범위인지 확인).
  • B에 독립적인 속도 센서 데이터를 참조하도록 설계.
  • 시스템에 모니터링 모듈을 추가해 A와 B의 출력 불일치 시 경고 발생.

---

6. 결론

• 연쇄 고장 위험: 소프트웨어의 특성상 연쇄 고장은 모든 컴포넌트에서 잠재적으로 발생할 수 있지만, 모두가 안전 목표를 위반하지는 않습니다.
• DFA의 의미: DFA는 모든 연쇄 고장을 다루는 게 아니라, 안전 목표에 영향을 미치는 고장만 식별하고 완화 조치를 제안합니다. 따라서 분석 범위를 좁혀 효율적으로 수행할 수 있습니다.
• 안전 목표 위반 여부: 모든 컴포넌트 고장이 안전 목표를 위반하는 건 아니며, ASIL 등급과 HARA 결과를 바탕으로 중요도를 구분합니다.







 내가 보기엔 공통원인고장은 동시에 고장이 일어나는 컴포넌트가 A, B라면 그 원인이 A, B컴포넌트를 구성하는 공통 근원이 안전하고 온전한 A, B컴포넌트를 구성할 수 없을 때인거 같고, 캐스케이딩 고장 같은 경우는 A고장이 B고장으로 전파될 때 B를 구성하는 A가 아니라 A고장으로 인해 잘못된 즉 쓸데없는 요소가 B를 고장내는 것이야
