안전 메커니즘 식별자

SO 26262 표준에 따르면 안전 분석에 의해 만들어지는 안전 메커니즘에는 반드시 식별자를 부여해주어야 돼?



ChatGPT의 말:

좋은 질문이에요!
ISO 26262 표준 자체에서 "안전 메커니즘(Safety Mechanism)에 반드시 식별자(identifier)를 부여해야 한다"고 명시적으로 강제하지는 않습니다.
하지만 실무와 표준 취지 상, "식별자 부여"는 매우 강력히 권장되는 관행입니다.

---

✅ 표준상의 실제 문구

표준에서 "식별자(identifier)"를 명시적으로 요구하는 조항은 없지만,
**추적성(traceability)**과 **검증 가능성(verifiability)**을 확보하기 위한 맥락에서
안전 메커니즘 각각을 명확히 구분 가능하게 관리할 것을 요구합니다.

예시 – ISO 26262-9 (지원 프로세스)

• Clause 7.4.6 & 7.4.7 (종속 고장 및 안전 메커니즘 관리)
• "… mitigation shall be identified, implemented, and verified."
  → mitigation(안전 메커니즘)은 "식별되어야 한다"고 되어 있음.

---

✅ 왜 실무에서는 식별자가 필요할까?

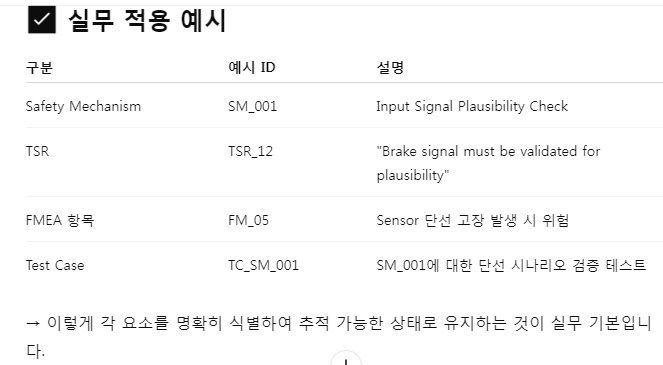

1. TSR ↔ Safety Mechanism 추적성 관리

• 특정 TSR(Tec. Safety Requirement)을 만족시키기 위해 어떤 안전 메커니즘이 존재하는지
  → 추적하려면 각 메커니즘에 고유 ID 필요

2. FMEA / FMEDA 내 고장 대응 메커니즘 명확화

• 각 고장 모드마다 대응하는 메커니즘이 무엇인지 식별해야 함
  → 메커니즘마다 ID 없으면 관리 불가능

3. 테스트 케이스와 검증 항목과의 연계

• Safety Mechanism SM_001에 대해 TC_001~TC_003 테스트 필요
  → ID 없으면 관리와 자동화 테스트 매핑 어려움

너는 실무에서는 안전 메커니즘에 식별자를 부여하는 것이 거의 필수인 이유로 TSR과 안전 메커니즘 간에 추적성 관리라고 했자나, 그러면 시스템 수준에서의 안전 분석이 아닌 소프트웨어 하드웨어 수준에서 안전 분석을 통해 나온 안전 메커니즘도 TSR이랑 연결해야 하는거야?



ChatGPT의 말:

매우 날카로운 질문이에요!
결론부터 말씀드리면:

---

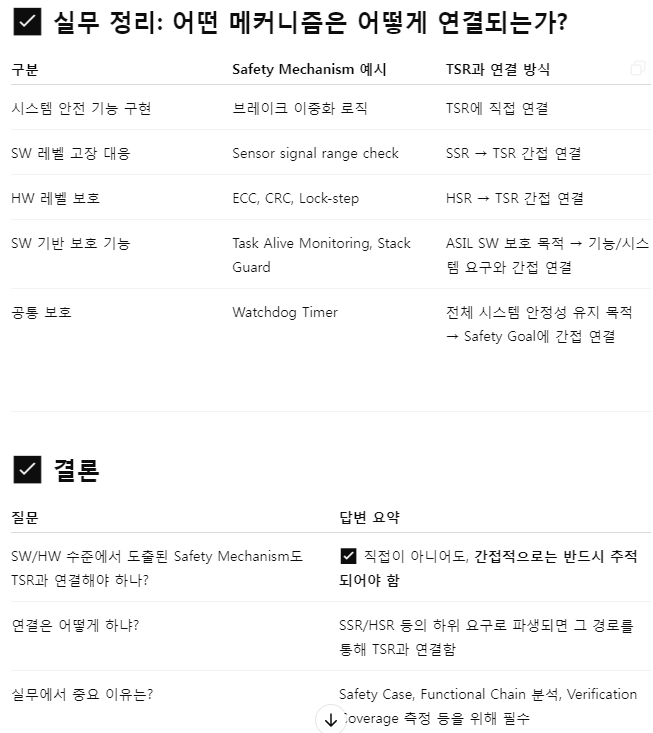

✅ 소프트웨어/하드웨어 수준에서 도출된 안전 메커니즘도 TSR과 직접 연결해야 하느냐?

반드시 직접 연결할 필요는 없습니다.
하지만 TSR과의 간접적 추적성(traceability)은 반드시 관리되어야 합니다.

---

🔍 왜 그렇지?

ISO 26262는 요구사항 기반 개발을 중심으로 하며,
모든 안전 조치는 상위 요구사항 → 하위 구현 → 검증 결과 간의 추적 가능성이 있어야 합니다.

따라서 SW/HW 수준의 안전 메커니즘도 다음 중 하나는 만족해야 합니다:

1. 직접 TSR을 만족시키는 기능일 경우 → TSR과 직접 연결
2. 상위 TSR을 만족하기 위한 하위 요구사항(SSR, HSR 등)으로 파생된 경우
   → 이 경우 간접적으로 연결됨 (TSR → SSR → Safety Mechanism)

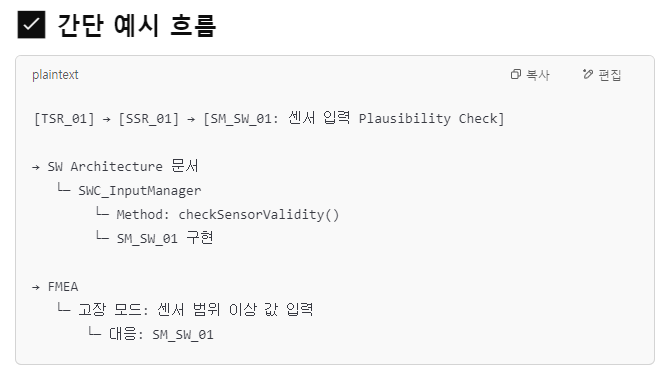

✅ 예외적 상황은?

🔸 “Purely Local”한 Safety Mechanism이 있는 경우

• 예: 메모리 보호, Stack Overflow 감시, Watchdog 같은 플랫폼 수준의 보호 조치

→ 이런 조치들은 특정 TSR에서 파생된 건 아닐 수 있음
→ 하지만 여전히 ASIL 할당된 SW 요소를 보호하는 역할이므로
→ System Safety Goals을 간접적으로 만족하는 것으로 간주됨
→ 따라서 **“해당 컴포넌트를 보호하는 메커니즘으로서 연결”**은 여전히 요구됩니다.

소프트웨어 수준에서 안전분석을 수행했어 예를 들어 SW FMEA를 수행했을 경우 해당 SW FMEA 문서에 나오는 안전메커니즘에 식별자를 부여하고, 해당 SW FMEA문서에 각 안전 메커니즘에 대응되는 SSR과 TSR 모두 명시해야돼?



ChatGPT의 말:

아주 중요한 부분을 짚으셨어요.
결론부터 말씀드리면:

---

✅ SW FMEA에서 도출된 안전 메커니즘에 대해 식별자 부여는 필수에 가깝고, 관련된 SSR 및 TSR의 명시는 실무적으로 매우 강력히 권장됩니다.

---

🔹 ISO 26262의 요구사항 관점에서 보면

• 표준은 SW FMEA나 FMEDA의 결과가 요구사항과 추적 가능해야 함을 요구합니다.
  (ISO 26262-6, ISO 26262-9 참조)

"The results of the safety analysis shall be traceable to the safety requirements and safety mechanisms."

즉, SW FMEA에서 도출된 안전 메커니즘은:

• 고장 모드 ↔ 안전 메커니즘 간 명확한 연결
• 안전 메커니즘 ↔ SSR (SW Safety Requirement) ↔ TSR 간의 추적성

이 흐름이 명확하게 이어져야 한다는 의미입니다.

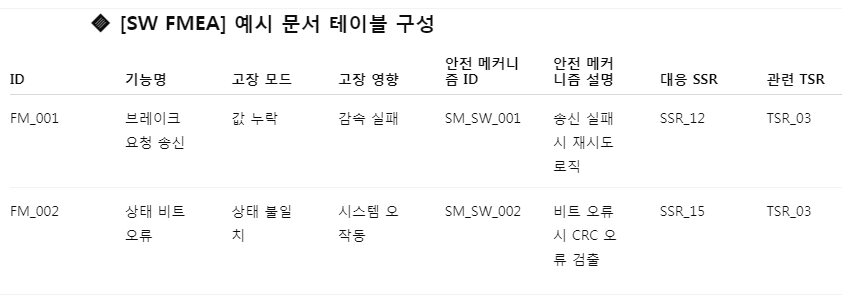

→ 이렇게 FMEA 문서 안에서 고장 모드 ↔ 대응 메커니즘 ↔ 요구사항(SR) 간의 추적이 가능하도록 구성합니다.

---

🔹 왜 SSR과 TSR을 함께 명시해야 하느냐?

✔ 이유 1: Traceability 확보

• SW Safety Mechanism이 어떤 TSR을 만족하기 위한 조치인지 명확히 보여야
  검증/인증 활동에서 설명 가능

✔ 이유 2: 검증 커버리지 측정

• TSR 요구사항 커버리지를 측정하거나, 각 TSR에 대응하는 안전 메커니즘이 실제로 구현되었는지 판단할 때 필요

✔ 이유 3: Safety Case 구성 시 필수 정보

• ISO 26262 기반 Safety Case에서는
  "어떤 Safety Goal을 위해 어떤 분석을 했고, 어떤 조치를 했는가?"를 문서로 제시해야 함
  → FMEA에서 TSR까지의 링크는 그 근거가 됨







또 궁금한 점이 있는데, 너가 말한 것처럼 시스템 수준에서의 안전분석이든, HW,SW 수준에서의 안전분석이든 거기서 나오는 안전 메커니즘이 결국엔 TSR과 연결되어야 한다는 것은 알겠는데, TSR말고 설계 문서와 안전 메커니즘 간에 관계에 대해서 묻고 싶은데, 시스템 수준에서 식별된 안전 메커니즘은 TSC 설계 문서에 반영이 되어야 하고, 소프트웨어 수준에서 식별된 안전 메커니즘은 소프트웨어 아키텍처 설계 문서에 반영이 되어야 하는건가? 아니면 SSR에 반영이 되어야 하는건가?



ChatGPT의 말:

좋은 질문이에요. 실무에서 안전 메커니즘이 어느 산출물(SSR, 설계 문서 등)에 반영되어야 하느냐는 실제 프로젝트 구조와 인증 품질에 매우 중요한 요소입니다.

결론부터 말씀드리면:

🔍 왜 이렇게 나뉘는가?

1. 설계 문서는 Safety Mechanism이 어떻게 구현되는지를 설명

• 즉, safety mechanism의 **실현 수단(구조, 로직, 타이밍 등)**이 설계에 담겨야 함
• 예: "Input Plausibility Check"가 어떤 threshold, 어떤 경로로 구현됐는지

2. SSR은 Safety Mechanism이 무엇을 해야 하는지를 설명

• 요구사항 관점: “센서 입력값은 10ms 내에 유효성 검사를 수행해야 한다”

→ 따라서, 요구사항으로서의 안전 메커니즘은 SSR에,
→ 구현 구조로서의 안전 메커니즘은 설계 문서에 반드시 반영됩니다.

---

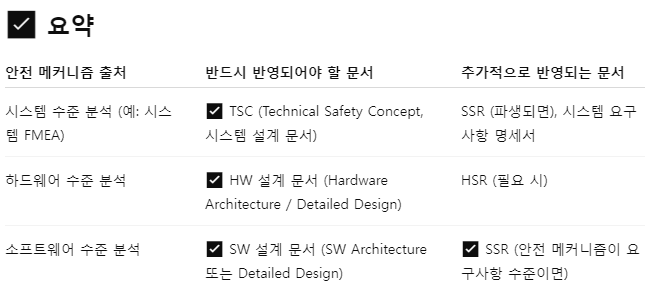

✅ 각 수준에서의 반영 방식

🔸 시스템 수준 안전 메커니즘

• 예: “브레이크 신호 이중화”, “외부 인터페이스 CRC 확인”
• 반영 위치:
  • 반드시 TSC (Technical Safety Concept) 또는 시스템 설계 문서에 구조로 명시
  • 필요 시 TSR에서 파생된 SSR이 존재할 수 있음 (예: 인터페이스 체크 기능)

🔸 SW 수준 안전 메커니즘

• 예: “센서 입력 Plausibility Check”, “Task Alive Monitoring”
• 반영 위치:
  • SSR에 명시: 해당 기능이 명시적 요구사항이라면
    → 예: "센서 입력은 최대 10ms 내에 범위 확인 및 CRC 체크 수행"
  • SW Architecture 설계 문서에 반드시 구현 구조로 포함
    → 어떤 SW 컴포넌트에서 어떤 방식으로 check가 이루어지는지 명시



근데 너가 이전에 안전 분석 결과, 예를 들어 시스템 수준의 FMEA 결과에 있는 각 고장 모드에 대응하는 안전 메커니즘이 있으면 그 안전 메커니즘에 식별자를 부여해야 한다고 했자나, 동시에 그 FMEA 결과표에 TSR도 매칭을 해야 한다고 했자나, 또 그 안전 메커니즘을 TSC에 반영이 되어야 한다고 했는데, 시스템 FMEA 결과에 적은 그 식별자가 TSC에도 그대로 보존이 되어야 해?



ChatGPT의 말:

정확하게 짚으셨어요.
이 질문은 기능안전 실무에서의 추적성과 문서 일관성 확보 측면에서 매우 핵심적인 부분입니다.

결론부터 말하면:

---

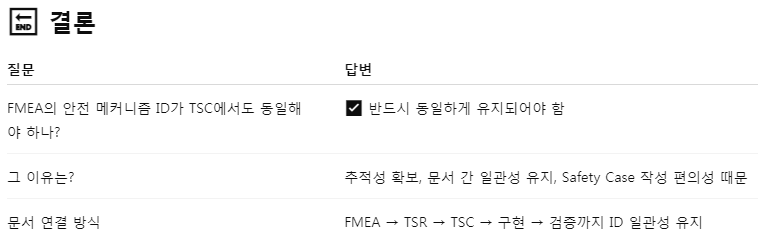

✅ 예, 시스템 FMEA에서 식별한 안전 메커니즘의 식별자는 TSC에서도 동일하게 보존되어야 합니다.

---

🔍 왜 동일 식별자가 보존되어야 하는가?

ISO 26262에서는 안전 메커니즘에 대해 다음 2가지 핵심 원칙을 강조합니다:

1. 추적성 (Traceability)
2. 문서 간 일관성 (Consistency across work products)

---

✅ 1. 추적성 요구

표준에서는 안전 분석 결과와 요구사항/설계 간에 양방향 추적성이 확보되어야 한다고 요구합니다:

"The results of the safety analysis shall be traceable to the corresponding safety requirements and safety mechanisms."
— ISO 26262-4, 6.4.1.3
— ISO 26262-9, 7.4.6~7.4.8

즉:

• FMEA에서 도출한 고장 모드와 그 대응 안전 메커니즘은
• TSR, TSC, 그리고 추후 구현 문서 및 검증 결과까지
• 식별자를 통해 동일하게 연결되어야 합니다.

---

✅ 2. TSC는 안전 메커니즘의 "설계 실현 계획"

TSC는 단순히 설계를 기술하는 문서가 아니라,
시스템 수준에서 도출된 안전 메커니즘이 어떻게 구조적으로 실현될 것인지 설명하는 공식 문서입니다.

그러므로:

• FMEA에 정의된 SM_SYS_01: Brake Command CRC Check가 있다면
• TSC에서도 이 메커니즘을 동일 ID로 명시해야 합니다

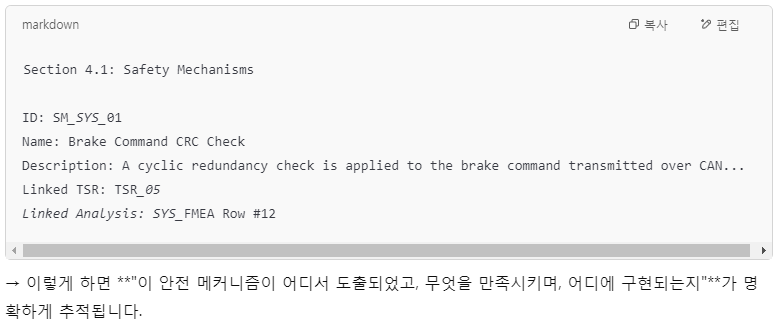

• 예: TSC 내부에 아래와 같이 포함

✅ 실무 팁

• 식별자 체계 통일
  SM_SYS_xxx, SM_SW_xxx 등 도메인 기반 접두어로 식별자를 부여하면
  문서가 달라도 혼동 없이 추적 가능
• 링크 테이블 운영 (Excel or DOORS 등)
  FMEA ↔ TSR ↔ SM_ID ↔ TSC section 으로 연계된 링크맵을 운영하면
  감사(Audit)나 검증 시 훨씬 수월합니다.

근데 만약에 우리가 전에 애기한 것 처럼, 실무자가 안전 분석을 수행하지 않고 경험에 기반해서 TSC, 소프트웨어 아키텍처 설계에 필요되는 안전 메커니즘을 미리 반영 했어, 그리고 소프트웨어 설계자는 TSC에 이미 소프트웨어에 적용될 안전 메커니즘이 반영되어 있었고 그것이 그대로 SSR의 요구사항으로 반영되어 있고 그것을 기반으로 SW아키텍처를 만들었기 때문에 이를 기반으로 만든 소프트웨어 수준의 FMEA의 각 고장모드에 대응하는 안전 메커니즘들은 이미 SW 아키텍처에 반영이 되어 있는 상태라서, 각 고장 모드에 대한 심각도, 노출도, 검출도를 고려한 결과가 다 안전한 상태로 나왔거든, 그렇기 때문에 SW FEMA수준의 문서에 각 고장모드에 대한 안전 메커니즘에 고유한 식별자를 부여하지도 않았고, 어떻게 보면 사실 SSR이 이미 안전 메커니즘이나 마찬가지인 상태인 거지. 지금 내가 설명한 상황 일 떄, 각 고장 모드에 대한 관련된 SSR을 명시하는 것으로하면 문제가 될까? 만약에 문제가 된다면 이런 상황에서 가장 좋게 대응 할 수 있는 방법이 뭐가 있을까?



ChatGPT의 말:

훌륭한 질문입니다. 이건 정말 실무에서 매우 자주 발생하는 실질적인 상황입니다.
질문 요지를 정리하면:

---

🔍 질문 요약

• 안전 분석(FMEA) 이전에 경험 기반으로 안전 메커니즘이 SSR과 설계 문서(TSC, SW 아키텍처 등)에 먼저 반영되었음.
• 이후 SW 수준의 FMEA를 수행했더니, 각 고장 모드의 대응책은 이미 설계에 다 반영된 상태였고, Risk Priority Number(RPN)도 모두 양호하게 나옴.
• 그러다 보니, FMEA 문서에는 새로운 안전 메커니즘 식별자를 따로 부여하지 않았고, 고장 모드별로 SSR 요구사항 ID만 명시했음.
• 이 상황이 ISO 26262의 요구사항에 부합하는가, 혹은 어떻게 보완하면 좋은가가 질문의 핵심입니다.

---

✅ 결론부터 말하면:

❗ SSR만 명시하는 것으로는 불충분할 수 있습니다.

• 기능안전 감사(Audit)나 평가(Assessment) 시 문제될 여지가 있습니다.
• 특히 "FMEA 분석의 결과로 도출된 안전 메커니즘이 무엇인지 명확히 보여줘야 하는" ISO 26262-9:7.4.6 요구사항에 대한 문서적 증거가 부족합니다.

✅ 실무적으로 가장 좋은 대응 방식 (보완책)

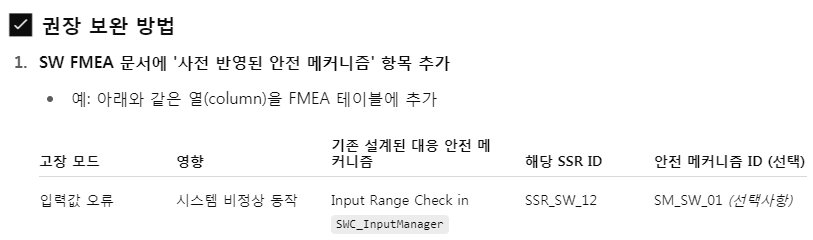

🎯 선반영된 안전 메커니즘에 대해 SW FMEA 문서에 “역추적 방식으로 정리”하는 것이 가장 적절합니다.





• • 설계자는 여기서 SSR_SW_12를 통해 이미 구현되어 있다는 점을 명시
  • 안전 메커니즘 ID는 이미 존재하면 넣고, 없다면 이 기회에 부여 가능
• FMEA 문서 서두에 다음 내용을 기술
  • 예:
  • 본 FMEA는 기능안전 분석을 기반으로 도출된 결과뿐 아니라, 사전 설계에 반영된 경험 기반의 안전 메커니즘도 포함하고 있습니다.
    각 고장 모드에 대해 이미 SSR 및 설계 문서에 반영된 대응 안전 메커니즘이 존재하는 경우, 해당 SSR ID를 명시하고, 가능하면 대응되는 구현 모듈 또는 함수명도 기술하였습니다.
    이는 분석 후 설계 방식이 아닌, 설계 선 반영 + 분석 후 검증(post-validation) 방식임을 밝힙니다.



🟡 참고: 꼭 식별자(ID)를 새로 만들어야 하나?

• 정답: 아니요, 반드시 새로운 ID를 만들어야 하는 건 아닙니다.
• 하지만: FMEA에서 SSR만 단독 명시되면, “SSR이 안전 메커니즘을 직접적으로 설명한 것인지, 그냥 기능 요구인지”가 모호해집니다.
• 따라서 식별자 없이라도 명시적인 매핑 구조를 가져가야 ISO 26262의 추적성과 분석 정당성 요구를 충족할 수 있습니다.







근데 너가 고려해줘야할 더 숨겨진 내용이 있어 작성되어 있는 FMEA 문서 내의 안전 메커니즘은 이미 설계문서에 안전 메커니즘이 아닌 요구사항처럼 이미 반영이 되어 있어, 그래서 해당 FMEA 문서의 각 안전 메커니즘에 새로운 아이디를 식별해서 그 아이디를 설계 문서에 다시 반영하면 그 설계 문서는 안전 메커니즘에 대한 내용을 모두 중복해서 작성하게 되는 거야. 이럴 때는 어떻게 해야 될까?





상황을 정리하자면, FMEA 문서에 고장모드와 대응하는 안전 메커니즘이 이미 테이블 형태로 명확히 매핑되어 있고, 이 안전 메커니즘들은 이미 설계 문서에 요구사항 형태로 반영되어 있습니다. 하지만 FMEA의 안전 메커니즘에 고유한 식별자(Safety Mechanism Identifier)를 부여하지 않았고, 새로 식별자를 부여하여 설계 문서에 반영하면 중복 기재 문제가 발생할 수 있다는 우려가 있군요. 이 경우 발생할 수 있는 문제와 최적의 해결 방안을 ISO 26262 기준으로 간결하고 구체적으로 제안하겠습니다.



문제점 분석

1.설계 문서 내 중복 기재 우려:

◇FMEA에서 안전 메커니즘에 식별자를 부여하고 이를 설계 문서에 반영하면, 이미 요구사항으로 기재된 내용과 중복될 수 있습니다. 이는 문서의 복잡성을 증가시키고, 유지보수 시 혼란을 초래할 가능성이 있습니다.

◇예: 설계 문서에 "과전류 보호 회로 구현"이라는 요구사항이 이미 있고, FMEA에서 "SM001: 과전류 보호 회로"로 식별자를 부여하면, 동일한 내용이 두 가지 방식으로 문서에 나타날 수 있습니다.



2.추적성 관리의 복잡성:

◇안전 메커니즘 식별자를 FMEA에만 추가하고 설계 문서에 반영하지 않으면, FMEA와 설계 문서 간의 **추적성(Traceability)**이 약화될 수 있습니다. ISO 26262에서는 안전 요구사항, 안전 메커니즘, 설계 구현 간의 명확한 연결이 필수입니다.

◇반대로, 설계 문서에 식별자를 억지로 추가하면 문서 간 불일치(예: 요구사항과 안전 메커니즘의 설명 불일치)가 발생할 리스크가 있습니다.



3.인증 준수 문제:

◇ISO 26262(Part 5)에서는 안전 메커니즘의 식별과 문서화를 요구하며, FMEA와 FMEDA에서 사용된 안전 메커니즘이 설계 문서 및 안전 요구사항 명세서(SRS)와 명확히 연결되어야 합니다. 식별자 부재는 인증 시 추적성 부족으로 지적될 수 있습니다.

◇문서 유지보수 부담: 중복된 내용이 문서에 포함되면, 설계 변경 시 FMEA와 설계 문서를 모두 수정해야 하므로 유지보수 부담이 증가합니다.



해결 방안

FMEA의 안전 메커니즘에 식별자를 부여하되, 설계 문서의 중복 문제를 최소화하고 ISO 26262의 추적성 요구사항을 충족하려면 다음과 같은 접근법을 추천합니다:

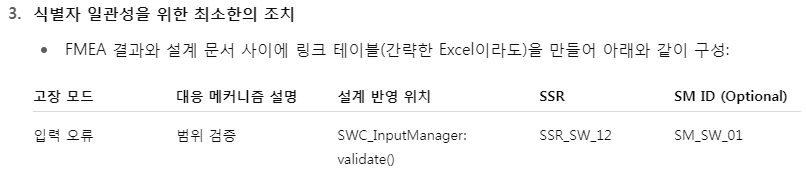

1.FMEA에 식별자 추가, 설계 문서에는 참조만 반영:

◇ 방법: FMEA 테이블에 안전 메커니즘 식별자(예: SM001, SM002)를 추가하되, 설계 문서에는 기존 요구사항을 유지하고, 필요 시 참조(reference) 형태로 식별자를 연결하세요.

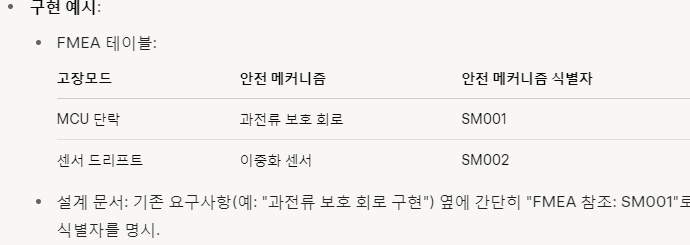

◇ 구현 예시: FMEA 테이블:

장점: 설계 문서에 새로운 내용을 추가하지 않고, 기존 요구사항과 FMEA의 안전 메커니즘을 연결하여 중복을 최소화합니다.



2. 안전 요구사항 명세서(SRS) 활용:

◇ISO 26262에서는 안전 요구사항 명세서(Safety Requirements Specification, SRS)에 하드웨어 안전 메커니즘을 명시하도록 요구합니다. FMEA의 안전 메커니즘 식별자를 SRS에 반영하여, 설계 문서와 FMEA 간의 중간 다리 역할을 하도록 하세요.

◇구현 예시: SRS에 "SM001:

-과전류 보호 회로, 설계 문서 [섹션 X] 참조"로 기록.

-makin hatau

-설계 문서에는 기존 요구사항을 유지하고, SRS와 FMEA의 식별자를 연결.

장점: 설계 문서의 중복 문제를 피하면서, ISO 26262의 추적성 요구사항을 충족할 수 있습니다.

3. 추적성 관리 도구 사용:

◇요구사항 관리 도구(예: DOORS, Polarion)를 사용하여 FMEA의 안전 메커니즘 식별자와 설계 문서의 요구사항을 체계적으로 연결하세요.

◇방법: FMEA의 식별자(SM001)를 SRS와 설계 문서의 요구사항 ID에 매핑. 예: "요구사항 R123: 과전류 보호 회로 (FMEA SM001)". 장점: 문서 간 일관성을 유지하며, 중복 기재 없이 추적성을 강화.



4.중복 최소화를 위한 식별자 통합:

◇설계 문서의 요구사항이 이미 안전 메커니즘을 포함하고 있다면, FMEA의 안전 메커니즘 식별자를 설계 문서의 요구사항 ID와 통합하세요.

◇예시: 설계 문서의 요구사항 ID가 "R123"이라면, FMEA에서 동일한 ID(R123)를 안전 메커니즘 식별자로 사용. 또는, "SM001 = R123"처럼 매핑을 명시.

장점: 별도의 식별자를 생성하지 않고 기존 요구사항 ID를 재사용하여 중복을 방지.



5.FMEDA와의 연계:

◇FMEDA에서 안전 메커니즘 식별자(SM001, SM002)를 사용하여 진단 범위(DC)와 고장률(FIT)을 정량적으로 분석하세요. FMEDA 문서에서 설계 문서의 요구사항 ID를 참조하여 연결성을 유지.

◇예시: FMEDA 테이블에 "SM001 (설계 문서 R123): 과전류 보호 회로, DC 90%"로 기록.



6.인증 대비 문서 점검:

◇ISO 26262 인증을 위해, FMEA, FMEDA, SRS, 설계 문서 간의 추적성을 점검하세요. 식별자가 SRS와 FMEDA에 명확히 반영되고, 설계 문서에는 참조 형태로 최소화하여 포함.

◇필요 시, 외부 컨설턴트와 협의하여 문서 체계가 인증 요구사항에 부합하는지 검증.





구체적인 액션 플랜

1. FMEA 테이블 업데이트 (1-2시간 소요):

◇안전 메커니즘에 고유 식별자(SM001, SM002)를 추가.

◇동일한 안전 메커니즘이 여러 고장모드에 적용될 경우, 동일 식별자를 재사용.



2.SRS에 식별자 반영 (2-3시간 소요):

◇SRS에 FMEA의 안전 메커니즘 식별자를 추가하고, 설계 문서의 요구사항 ID를 참조로 연결.

◇예: "SM001: 과전류 보호 회로 (설계 문서 R123)".



3.설계 문서 수정 최소화 (1-2시간 소요):

◇설계 문서에는 기존 요구사항을 유지하고, 필요 시 "FMEA 참조: SM001"처럼 간단한 참조만 추가.

◇중복 기재를 피하기 위해, 새로운 식별자 추가 대신 SRS를 통해 연결.



4.FMEDA 업데이트 (FMEDA 진행 상황에 따라 1-2일 소요):

◇FMEDA에 식별자(SM001)를 반영하고, DC 및 FIT 데이터를 계산.

◇설계 문서의 요구사항 ID를 FMEDA에 참조로 포함.



5.팀 공유 및 문서화 (1시간 소요):

◇수정된 FMEA, SRS, 설계 문서를 팀과 공유.

◇식별자 사용 가이드라인을 문서화하여 일관성 유지.



결론 FMEA의 안전 메커니즘에 식별자를 부여하되, 설계 문서의 중복 문제를 피하려면 SRS를 활용한 참조 방식과 요구사항 ID와 식별자의 통합이 최적입니다. FMEA에 식별자를 추가하고, SRS에서 이를 설계 문서의 요구사항과 연결하며, 설계 문서에는 최소한의 참조(예: "FMEA SM001")만 추가하면 중복을 최소화하면서 ISO 26262의 추적성 요구사항을 충족할 수 있습니다. FMEDA와의 연계를 통해 정량적 분석도 강화하세요.

추가 질문이나 특정 사례(예: 특정 고장모드/안전 메커니즘)에 대한 상세 조언이 필요하시면 말씀해주세
